​Po BESS gaisro pagaliau supranti, kad aR ir gG nėra tas pats dalykas

Įmonių savininkams, inžinieriams ir pirkimų specialistams, dirbantiems įkrovimo stotyse, energijos kaupimo sistemose, keitikliuose ir ličio baterijų blokuose, yra skausmingai pažįstamas scenarijus: kad sumažintų komponentų sąnaudas, pirkimų komanda pasirenka pigesnį variantą – atsisako specialių greito veikimo aR saugiklių ir pasirenka nebrangius, jau parduodamus gG lėtai pučiančius saugiklius.

Kainų skirtumas siekia vos keliasdešimt juanių už vienetą. Ant popieriaus išlaidos mažėja. Tačiau kai po partijos pristatymo lauke įvyksta trumpasis jungimas, matematikos apvirsta – taisymas, maitinimo modulių keitimas, kompensacija klientams ir nuostoliai dėl prastovos sudaro dešimtis tūkstančių juanių. Blogiausiu atveju visas energijos kaupimo konteineris užsidega. Tai nėra perdėta.

Vieno saugiklio priežiūra gali kelti pavojų visam energijos saugojimo projektui

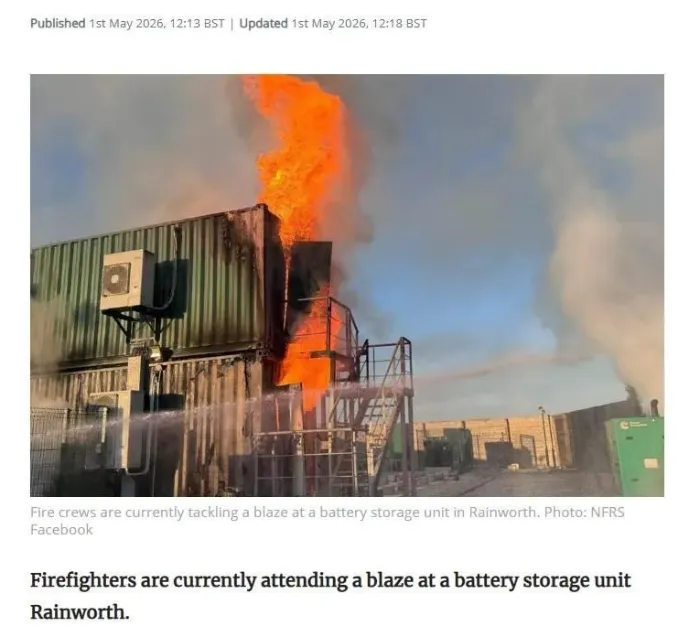

2026 m. gegužės mėn. Ruffs Lane anglies kasykloje netoli Rainworth, Notingamšyro, JK, kilo akumuliatoriaus energijos kaupimo sistemos gaisras. Tiršti juodi dūmai veržėsi iš dviejų sukrautų sandėliavimo konteinerių, abu buvo apimti liepsnos. Įrenginys, kurio nominali galia yra 7,5 MW / 7,5 MWh, buvo aprūpinti LG baterijomis ir pradėta eksploatuoti 2017 m. – tai buvo septintasis tinklo masto BESS, pradėtas eksploatuoti JK.

Nors oficiali priežastis vis dar tiriama, pramonės atstovai per daug gerai žino šį modelį: BESS gaisrai beveik visada yra susiję su elektros apsaugos gedimais. Trumpojo jungimo srovės baterijų grupėse pasižymi aukšta nuolatine įtampa, didžiuliu srovės stiprumu ir be natūralaus nulio kirtimo taško. Kai apsaugos įtaisai yra nepakankamai nurodyti arba nekokybiški, gedimų srovės negali būti laiku pašalintos. Susikaupia šiluma, o rezultatas – grandininė reakcija – konteineris užsiliepsnoja.

Saugiklis, kainuojantis kelias dešimtis juanių, gali sukelti visišką BESS praradimą, kelis mėnesius prastovos, didelių kompensacijos reikalavimų ir ilgalaikės prekės ženklo sugadinimo. Ar verta daryti tokį kompromisą?

Daugeliui nepavyksta atskirti gG Slow-Blow ir aR greitai veikiančių saugiklių

Plačiai paplitusi klaidinga nuomonė yra paprasta: „Jie abu yra saugikliai – jei dabartinis įvertinimas sutaps, jis veiks“.

GG saugiklis iš pradžių buvo skirtas žemos įtampos skirstomiesiems skydams ir kabelių perkrovos apsaugai gyvenamosiose ir lengvosiose komercinėse kintamosiose patalpose – esant mažos srovės, mažos energijos gedimo scenarijus. Įdiegti jį į nuolatinės srovės įkrovimo stotelę arba energijos kaupimo sistemą prilygsta bendrosios praktikos gydytojo prašymui atlikti skubią širdies operaciją. Neatitikimas atskleidžia du esminius trūkumus:

Lėtas atsakas nesulaiko didelių trumpojo jungimo srovių

Įkrovimo stotyse ir energijos kaupimo sistemose esantys IGBT ir SiC maitinimo įrenginiai yra labai trapūs. Trumpojo jungimo momentu didžiulės viršįtampio srovės gali sunaikinti modulį per mikrosekundes. GG saugiklis turi ilgą lanko veikimo laiką, todėl pro jį gali praeiti didžiulė gedimo energija (I²t). Tuo metu, kai saugiklis pagaliau pašalina gedimą (jei taip kada nors nutiks), brangus maitinimo modulis jau yra sunaikintas, kontaktorių kontaktai suvirinami, o lankas dažnai uždega aplinkines medžiagas.

Nepakankama nuolatinės srovės lanko gesinimo galimybė

Nuolatinė srovė neturi natūralaus nulio kirtimo taško, todėl lanko išnykimas iš prigimties yra sunkus. Standartiniuose gG saugiklio elementuose yra tik laisvai užpildytas kvarcinis smėlis, be profesionalaus lanko gesinimo mišinio ar kietėjimo procesų. Esant aukštos įtampos nuolatinės srovės trumpojo jungimo sąlygoms, lankas negali būti greitai užgesintas, dėl to gali plyšti korpusai, nutekėti smėlis ir užsidegti vidinis kabelis – tai klasikiniai BESS konteinerių gaisrų pirmtakai.

Kas iš tikrųjų išskiria „Galaxy Fuse aR Semiconductor“ greitai veikiančius saugiklius, išskyrus gG?

„Galaxy Fuse“ didelės spartos saugikliai, specialiai sukurti nuolatinės srovės įkrovimo stotims, energijos kaupimui ir keitikliams, pranoksta įprastus gG gaminius pagal medžiagas, gamybos procesus ir našumą:

Tiksliai valdoma I²t teikia pirmenybę pagrindinių komponentų apsaugai

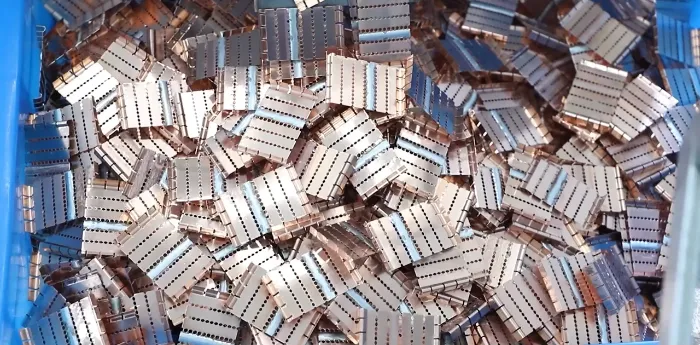

„Galaxy Fuse“ naudoja gryno sidabro arba pasidabruoto vario lydomuosius elementus – sidabro laidumas yra 1,6 karto didesnis nei vario, todėl reakcija žymiai greitesnė. Tiksliai apribojant pralaidumo I²t vertę, gedimo energija absorbuojama, o grandinė išvaloma per milisekundes, sumažinant IGBT ir SiC įrenginių šiluminį įtempimą ir išsaugant brangius galios puslaidininkius.

Sidabruota konstrukcija taip pat užtikrina puikų atsparumą metalo nuovargiui ir korozijai. Kasdien įjungiant ir išjungiant įrangą pakartotinai įkraunant / iškraunant, saugiklis išlieka patikimas ilgą laiką ir nesuveikia.

Aukščiausios kokybės medžiagos, sukurtos reiklioms aukštos temperatūros aplinkoms

Saugiklio korpuse naudojama 95 % didelio grynumo aliuminio oksido keramika, o tai atmeta pigią 75 % keramiką, dažniausiai sutinkamą pramonėje. Tai užtikrina atsparumą aukštai temperatūrai, atsparumą šiluminiam smūgiui ir stabilią izoliaciją net sandariuose korpusuose arba ilgai veikiant saulės spinduliams lauke. Didelės galios serijose naudojami gryno vario gnybtai (dvigubai brangesni už žalvarį), užtikrinantys mažesnį temperatūros kilimą veikiant visa apkrova ir pašalinantys kontaktų perkaitimą, lanko susidarymą ir duobių susidarymą.

Automobilių klasės lanko gesinimo kietėjimo procesas

Dauguma bendrųjų gG saugiklių yra tiesiog užpildyti biriu kvarciniu smėliu, visiškai praleidžiant kietėjimo etapą. „Galaxy Fuse“ naudojamas didelio grynumo kvarcinis smėlis, sujungtas su specializuotu lanko gesinimo mišiniu, po kurio vyksta 8 valandų ciklas aukštoje žemoje temperatūroje kietėjimo procesas. Rezultatas yra tolygiai tankus, integruotas užpildas, kuris greitai slopina lankus trumpojo jungimo metu, užtikrindamas, kad korpusas nesutrūktų, nenutekėtų smėlis ir iš esmės pašalinama gaisro rizika esant dideliam pertraukimo pajėgumui.

Visa įtampa ir pertraukiamoji galia, atitinkanti aukštos įtampos tendencijas

Galaxy Fuse greitųjų saugiklių serijadangtis 750V, 1000V ir 1500VDC, su pertraukimo galia iki 250kA. Tai apima visą spektrą nuo standartinių nuolatinės srovės įkroviklių iki 800 V itin greito įkrovimo stočių ir didelio masto C&I energijos kaupimo sistemų. Visos serijos turi UL, TUV, CE ir CCC sertifikatus, supaprastinančius patvirtinimus tiek vidaus, tiek eksporto projektams.

Patikimas pramonės partneris: „Galaxy Fuse“ – daugiau nei 40 metų tobulumo

Įkurta 1980 m., Zhejiang Galaxy Fuse Co., Ltd. yra profesionali saugiklių gamintoja, integruojanti mokslinius tyrimus ir plėtrą, bandymus, gamybą ir pardavimą. Bendrovė yra pripažinta pagrindine įmone prie buvusios Mašinų pramonės ministerijos ir pirmaujančia vietine saugiklių gamintoja.

Pagrindinės techninės galimybės:

●48+ naudingumo ir išradimų patentai saugiklių gamyboje; pripažinta Nacionaline aukštųjų technologijų įmone, 2017 m

●Sertifikuotos valdymo sistemos: IATF16949, ISO9001, ISO14001 ir ISO45001

●Gaminiai atitinka GB13539, IEC60269, VDE0636 ir kitus tarptautinius standartus

●Eksportuojama į daugiau nei 80 šalių ir regionų, įskaitant Europą, JAV ir Afriką

Didelės spartos saugikliai energijos kaupimo sistemomsyra pagrindinė Galaxy Fuse fokusavimo sritis. Atsižvelgiant į griežtus BESS taikomųjų programų reikalavimus – nuolatinės srovės įtampa iki 1500 V, trumpojo jungimo srovės, siekiančios šimtus kiloamperų, ​​ir absoliutaus lanko užgesimo patikimumo poreikis uždarose baterijų aplinkose – Galaxy Fuse energijos kaupimo serijos gaminiuose naudojami gryno sidabro lydieji elementai ir labai švarios struktūros su optimizuota šlifuota kvarta. Tai užtikrina mikrosekundės lygio atsaką ir patikimą pertraukimą ekstremaliomis gedimo sąlygomis.

Paskutinės mintys

Kelių dešimčių juanių vieneto skirtumas yra nereikšmingas bendroje įkrovimo stoties ar energijos kaupimo sistemos sąnaudoje. Tačiau tai, ką jis apsaugo, yra brangiausias visos sistemos komponentas – galios puslaidininkiai – ir galiausiai turto patikimumas per visą jo tarnavimo laiką.

Notingamo BESS gaisras yra blaivus priminimas: iš pažiūros nereikšmingas komponentas gali tapti silpniausia visos saugos grandinės grandimi įvykus gedimui. Energijos kaupimo ir įkrovimo infrastruktūra iš esmės skiriasi nuo bendro elektros paskirstymo. Aukšta nuolatinė įtampa, didžiulės trumpojo jungimo srovės ir natūralaus nulio kirtimo nebuvimas reikalauja griežto pasirinkimo, tikslaus I²t koordinavimo ir bekompromisės kokybės kontrolės.

Tai, kas jums tikrai kainuoja, nėra tinkamai nurodytas greitai veikiantis saugiklis – tai lėtai degantis saugiklis, kurio, tikėjotės, niekada nereikės veikti.

Galaxy saugiklisdaugiau nei 40 metų skyrė aukštos kokybės saugiklių kūrimui, nuo medžiagų formulavimo ir konstrukcijos projektavimo iki lanko gesinimo procesų – kiekvienas žingsnis yra lygus tarptautiniams pramonės lyderiams. Įkrovimo stotyse, BESS energijos konvertavimo sistemose ir fotovoltiniuose keitikliuose Galaxy Fuse didelės spartos saugikliai buvo naudojami daugelyje projektų visame pasaulyje, o tai įrodo didelio masto pristatymai ir ilgalaikis eksploatavimas vietoje.

Saugumas nėra kompromisų sritis. Dėl techninės pagalbos renkantis saugiklius energijos kaupimo ar įkrovimo infrastruktūrai – nuo ​​I²t koordinavimo iki pilnų sistemos apsaugos sprendimų –susisiekite su Galaxy saugiklistechninė komanda. Mes teikiame visapusišką inžinerinę pagalbą per visą jūsų projekto kelionę.
