Greitai veikiantis ir įprastas saugiklis: koks iš tikrųjų skirtumas?

Projektuojant galios elektroninę sistemą, saugiklių parinkimas tiesiogiai lemia įrangos saugos ribas ir apsaugos nuo gedimų efektyvumą. Kai susiduria su greitai veikiančiais saugikliais, palyginti su įprastais saugikliais, daugelis inžinierių daro apytikslius sprendimus, remdamiesi tik vardine srove ir įtampa, nepaisydami esminių medžiagų mokslo, atsako mechanizmų ir taikymo scenarijų skirtumų. Ši priežiūra gali kelti rimtą pavojų naujoms energijos ir energijos kaupimo sistemoms.

Šiame straipsnyje pateikiama sisteminė pagrindinių greitai veikiančių ir įprastų saugiklių skirtumų analizė – nuo ​​konstrukcijos projektavimo ir lydymo mechanizmų iki taikymo ribų – siekiant padėti inžinieriams priimti tikslius pasirinkimo sprendimus.

Struktūra ir medžiagos: nuo „metalinės vielos“ iki „tikslaus lydančio elemento“

Įprasto saugiklio lydantis elementas paprastai yra pagamintas iš geometrinės formos metalinės vielos, pasižyminčios paprasta struktūra ir mažomis gamybos sąnaudomis. Jo lydymosi logika remiasi Džaulio šiluma, kurią sukuria pati perkrovos srovė; kai šilumos kaupimasis pasiekia lydymosi temperatūrą, elementas išsilydo ir atidaro grandinę. Dėl šios konstrukcijos jis tinka scenarijus, kai greitas atsakas nėra labai svarbus, pavyzdžiui, kabelių ir laidų apsauga nuo perkrovos.

Tačiau greitai veikiantis saugiklis yra specialiai optimizuotas tiek medžiaga, tiek struktūra. Jo lydantis elementas pagamintas iš gryno sidabro, pasidabruoto vario arba gryno vario, suformuoto kaip stačiakampė plona juostelė su susiaurintais apskritais skylučių kakleliais ir tam tikrose vietose iš anksto išdėstytomis žemos lydymosi temperatūros litavimo taškais. Šios konstrukcijos išradingumas slypi tame, kad atsiradus perkrovai ar trumpam trumpojo jungimo srovei, pirmiausia ištirpsta litavimo taškas, o dėl metalurginio poveikio pagreitėja elemento greitas nutrūkimas ties susiaurėjusiu kakleliu, todėl grandinė nutrūksta nuo mikrosekundžių iki milisekundžių.

Iš esmės paprasti saugikliai priklauso nuo „natūralaus šilumos kaupimosi“, o greitai veikiantys saugikliai pasiekia „aktyvų pagreitintą pertrauką“ per konstrukcijų ir medžiagų inžineriją – tai yra esminis skirtumas tarp šių dviejų.

Reagavimo greitis: milisekundės ir mikrosekundės tarpas

Reagavimo greitis yra pats intuityviausias skirtumas tarp dviejų saugiklių tipų.

Paprastiems saugikliams lydymosi laikas yra atvirkščiai proporcingas perkrovos srovės kartotinei: kuo didesnė srovė viršija vardinę vertę, tuo trumpesnis lydymosi laikas; ir atvirkščiai, esant mažesnei perkrovai, kaitinimo laikas gali pailgėti iki kelių sekundžių ar net ilgiau. Ši „laiko vėlavimo“ charakteristika yra priimtina kabelių apsaugai, nes kabeliai turi tam tikrą šiluminę galią ir trumpalaikę perkrovos galimybę.

Greitai veikiantys saugikliai elgiasi visiškai kitaip. Dėl „greitinančio“ žemos lydymosi temperatūros litavimo taškų mechanizmo ir susiaurėjusios kaklelio struktūros srovės tankio koncentracijos efekto greitai veikiantys saugikliai gali išvalyti grandinę per milisekundes ar net mikrosekundes. Šio ekstremalaus greičio siekiama ne dėl savęs, o siekiant pašalinti gedimo srovę per tą laiką, kurį gali atlaikyti puslaidininkiniai įrenginiai (pvz., IGBT, SiC MOSFET ir lygintuvai diodai) – puslaidininkių šiluminė tolerancija paprastai yra tik milisekundžių, o įprasti saugikliai negali atitikti šio apsaugos reikalavimo.

Taikymo scenarijai: apsaugos tikslai apibrėžia atrankos logiką

Greitai veikiančių ir įprastų saugiklių taikymo ribos natūraliai apibrėžiamos pagal atitinkamas jų atsako charakteristikas.

Įprasti saugikliai pirmiausia naudojami kabelių ir laidų apsaugai nuo perkrovos ir trumpojo jungimo. Kabeliai turi tam tikrą šiluminę inerciją; trumpalaikės perkrovos iš karto nepažeidžia izoliacijos, todėl tam tikras saugiklio veikimo vėlavimas yra leistinas. Tai paaiškina, kodėl įprasti saugikliai tebėra plačiai naudojami pastatų skirstomosiose ir pramoninėse elektros linijose.

Kita vertus, greitai veikiantys saugikliai yra skirti apsaugoti puslaidininkinius maitinimo įrenginius ir lygintuvų mazgus. Fotovoltiniuose keitikliuose, nuolatinės srovės įkrovimo stotyse ir energijos kaupimo keitikliuose (PCS) IGBT ir SiC moduliai yra labai pažeidžiami viršsrovių – įvykus trumpajam jungimui srovė turi būti pašalinta per šimtus mikrosekundžių, kitaip įrenginys bus visam laikui sugadintas. Greitai veikiantys saugikliai yra būtent šio reikalavimo sprendimas.

Ypač energijos kaupimo sistemose (ESS) itin svarbu naudoti didelės spartos saugiklius. Akumuliatorių grupių trumpojo jungimo srovėms būdinga aukšta nuolatinė įtampa, didelis srovės stiprumas ir nėra natūralaus nulio kirtimo, todėl keliami griežti pertraukimo pajėgumo ir lanko gesinimo našumo reikalavimai. Didelės spartos nuolatinės srovės saugikliai, skirti energijos kaupimui, turi ne tik greitai reaguoti, bet ir patikimai gesinti lankus, nesukeldami nuolatinės įtampos, esant aukštai įtampai nuolatinės srovės sąlygomis, tuo pačiu užtikrinant pakankamą pertraukimo galią, kad būtų galima valdyti itin dideles trumpojo jungimo sroves, kurias gali perduoti akumuliatorių grupės.

IEC klasifikacija: techninė takoskyra tarp aR ir gG

Tarptautinės elektrotechnikos komisijos (IEC) saugiklių standartų požiūriu skirtumas tarp greito veikimo ir įprastų saugiklių toliau kiekybiškai vertinamas ir standartizuojamas.

Įprasti saugikliai paprastai patenka įgG(viso diapazono kabelių apsauga) klasė, siūlanti visišką apsaugą nuo perkrovos ir trumpojo jungimo, tačiau santykinai ilgesnė veikimo trukmė, tinka bendram paskirstymui ir kabelių apsaugai.

Greitai veikiantys saugikliai priklausoaR(dalinio nuotolio puslaidininkių apsaugos) klasė. aR saugikliai yra specialiai sukurti puslaidininkinių įrenginių apsaugai, pasižymintys itin mažomis I²t reikšmėmis (praleidimo energija) ir stipria srovės ribojimo galia. Jie gali nutraukti gedimo srovę pačioje ankstyvoje gedimo stadijoje, apribodami gedimo energiją puslaidininkinių įtaisų atsparumo ribose. aR saugikliai neapsaugo nuo mažos daugialypės perkrovos – ši funkcija priskiriama valdymo sistemoms arba kontaktoriams, sudarant aiškią funkcinę hierarchiją.

Galaxy saugiklis: didelės spartos saugiklių sprendimai naujai energijai ir energijos kaupimui

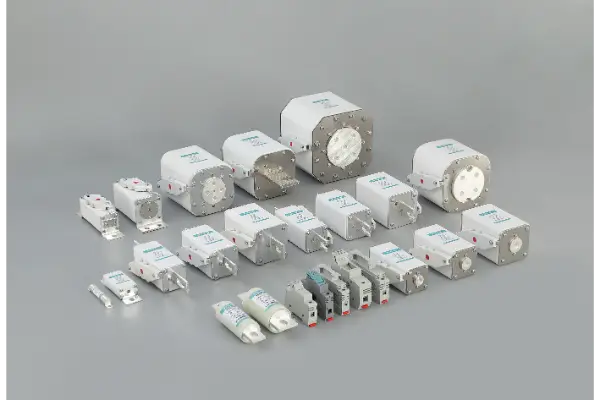

Galaxy saugiklisturi daugiau nei 40 metų patirtį saugiklių tyrimų ir plėtros bei gamybos srityje, kaupdama gilią techninę patirtį greito veikimo saugiklių segmente. Naujiems energijos tikslams, tokiems kaip fotovoltiniai keitikliai, nuolatinės srovės įkrovimo stotelės ir energijos kaupimo keitikliai, „Galaxy Fuse“ siūlo platų didelio našumo didelės spartos saugiklių asortimentą.

Energijos kaupimo sistemai skirti didelės spartos saugikliaiyra pagrindinė Galaxy Fuse fokusavimo sritis. Energijos kaupimo sistemoms reikia daug daugiau saugiklių nei įprastiems pramoniniams tikslams: nuolatinės srovės įtampa iki 1500 V, trumpojo jungimo srovės, siekiančios šimtus kiloamperų, ​​ir absoliutaus lanko užgesimo bei pertraukimo patikimumo poreikis uždarose baterijose. „Galaxy Fuse“ energijos kaupimo serijos gaminiuose naudojami gryno sidabro lydieji elementai ir didelio grynumo kvarcinio smėlio lanko gesinimo terpės kartu su optimizuota kaklelio konstrukcija, kad būtų užtikrintas mikrosekundės lygio atsakas ir patikimas pertraukimas esant ekstremalioms gedimo sąlygoms.

Pagrindiniai techniniai pranašumai:

●Gryno sidabro / sidabruoto vario elementai:Žema lydymosi temperatūra ir didelis laidumas užtikrina greitą reakciją

●Optimizuota kaklo struktūra:Tikslus lydymosi taškų valdymas, kad lankas nuolat nutrūktų

●Aukšto grynumo kvarcinio smėlio lanko gesinimas:Greitai sugeria lanko energiją ir slopina smūgius

●Visas sertifikatas:Produktai atitinka IEC60269, GB13539 ir kitus tarptautinius standartus, o kelios serijos turi UL, TUV ir CE sertifikatus.

●Visas techninių duomenų palaikymas:Pateikiamos išmatuotos I²t kreivės ir ribinės srovės kreivės, palengvinančios tikslius sistemos apsaugos koordinavimo skaičiavimus inžinieriams

Išvada

Skirtumas tarp greitai veikiančių ir įprastų saugiklių yra toli už paviršiaus lygio „greitas ir lėtas“. Nuo medžiagų parinkimo ir konstrukcijos optimizavimo iki atsako mechanizmų ir IEC klasifikacijos – tai visiškai skirtingos apsaugos filosofijos.

Įprasti saugikliai apsaugo kabelių „šiluminę talpą“; greito veikimo saugikliai apsaugo puslaidininkių „trapus langą“. Šiandienos sparčiai augančiuose naujuose energijos ir energijos kaupimo sektoriuose suprasti ir tinkamai panaudoti unikalią greitai veikiančių saugiklių vertę yra esminis kiekvieno galios elektronikos inžinieriaus įgūdis.

Galaxy saugiklis – daugiau nei 46 metų įsipareigojimas aukštos kokybės saugiklių gamybai, skirtas saugių ir patikimų grandinės apsaugos sprendimų teikimui naujoms pasaulinės energijos ir energijos kaupimo sistemoms.

Dėl techninės pagalbos renkantis greitųjų saugiklių energijos kaupimui arba naujai energijos įrangai, prašomesusisiekite su Galaxy saugiklistechninė komanda.
