Kai įvyksta trumpasis jungimas, kas veikia pirmas – kontaktorius ar saugiklis? Neteisinga seka ir jūsų SiC modulio nebėra

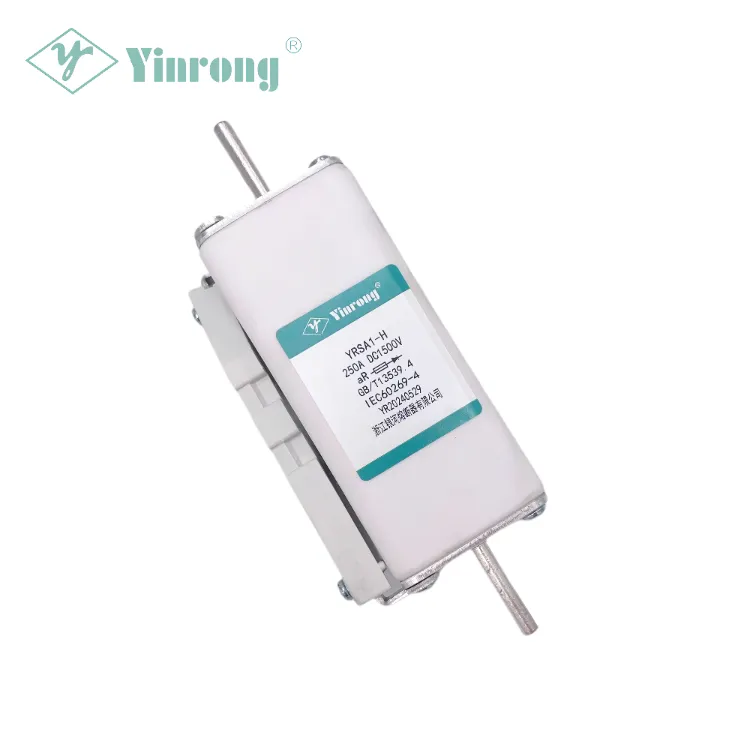

Aukštos įtampos, didelės galios sistemose, tokiose kaip nuolatinės srovės įkrovimo stotelės ir energijos kaupimo PCS, nuolatinės srovės kontaktoriai ir saugikliai visada rodomi grandinės schemose – nuosekliai sujungti toje pačioje pagrindinėje grandinėje. Tačiau daugelis inžinierių vis dar mano, kad jie „kiekvienas atlieka savo darbą“ – kontaktorius tvarko perjungimą, saugiklis – apsaugą nuo trumpojo jungimo.

Tačiau kiekvienas, kuris iš tikrųjų atliko gedimų analizę, žino sunkią tiesą: jei jiedu tik „kariauja savo kovas“ be tikro koordinavimo, gali nepavykti atidaryti, kai turėtų, arba suklupti, kai neturėtų – ir jūsų tūkstančio dolerių SiC modulio vis tiek nebėra.

Šiandien iš pagrindų išskaidysime šio „auksinio dueto“ koordinavimo principus.

I. Laiko ir sekos sluoksniavimas: gedimai būna trijų lygių, veiksmai turi būti atliekami pagal eilę

Tinkamai suprojektuota aukštos įtampos nuolatinės srovės grandinė įgyvendina trijų pakopų apsaugą. Kontaktoriai ir saugikliai laikosi griežto laiko sekos darbo pasidalijimo, tarp jų nėra prieštaravimų:

1. Nedidelė perkrova (1–3 × vardinė srovė)

Sistemos BMS ir pavaros plokštės programinė įranga pirmiausia įsikiša – sumažinama galia, suveikia aliarmai – kol kontaktorius atsidaro normaliai, o saugiklis visai neveikia.

2. Vidutinė perkrova (3–8 × vardinė srovė)

Programinė įranga negali laiku atsakyti. Kontaktorius atlieka pertraukimą, gedimo srovė pašalinama, o saugiklis lieka nepažeistas.

3. Ekstremalus trumpasis jungimas (10×+ itin didelė srovė)

Nei programinė įranga, nei kontaktorius negali pakankamai greitai reaguoti. „Galaxy Fuse“ aR klasės didelės spartos saugikliams teikiama pirmenybė, gedimas pašalinamas per milisekundes – nutrūksta grandinė, kol didelės srovės gali nuolat paveikti kontaktorių.

Koordinavimo taisyklė:Saugiklio vardinė srovė > Kontaktoriaus nuolatinė srovė su pakankama atsarga viršįtampių ir aukštos temperatūros sąlygomis – saugiklis veikia tik gyvybei pavojingo trumpojo jungimo atveju.

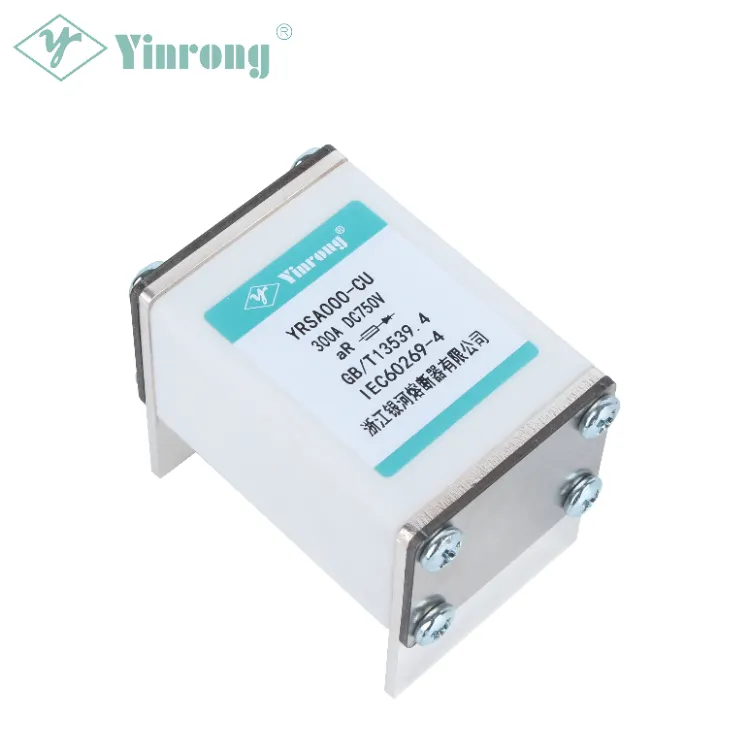

Praktinė nuoroda:250 A visos apkrovos sistemai pasirinkite 300 A kontaktorių, suporuotą suGalaxy saugiklis YRSA serijos 350A kvadratinis didelės spartos saugiklis.



II. I²t energijos suderinimas: saugiklis sugeria šilumą, kontaktorius išvengia šiluminės žalos

Tai yra koordinuotos apsaugos esmė – ir pagrindinis principas, kurio nepaiso 90 % inžinierių. Paprasčiau tariant: trumpojo jungimo momentu išsiskirianti bendra šilumos energija (I²t) sunaikina kontaktorius ir galios modulius. Norint pasiekti tikrai suderintą apsaugą, reikia laikytis vienos geležinės taisyklės: „Galaxy Fuse“ didelės spartos saugiklis visiškas išvalymas I²t < Kontaktoriaus trumpalaikis atsparumas I²t.

1. Prastos kokybės gG lėtai veikiantis saugiklis:I²t reikšmės yra didžiulės – didžioji dalis šilumos energijos patenka į kontaktorių, todėl kontaktinis suvirinimas aukštoje temperatūroje. Tai yra „abipusio sunaikinimo“ tipo pertraukimas – be nulinio koordinavimo.

2. „Galaxy Fuse“ YRSA serijos aR klasės didelės spartos saugiklis:Turi gryno sidabro arba sidabruoto vario juostos elementus, kurie tiksliai riboja pralaidumą I²t. PaėmusiYRSA000-CU serija Pavyzdžiui, aR klasės saugikliai siūlo itin mažą I²t ir stiprią srovės ribojimo galimybę – trumpojo jungimo momentu sugeria didžiąją dalį gedimo šilumos. Per kontaktorių praeina minimali šiluma, kontaktai lieka nepažeisti be suvirinimo – pasiekiamas koordinacinis efektas.paaukokite saugiklį, išsaugokite kontaktorių“.

Kartu su patentuota „Galaxy Fuse“ lanko gesinimo technologija – didelio grynumo kvarciniu smėliu su specializuotu lanko slopinimo apdorojimu – lankai greitai užgęsta trumpojo jungimo momentu, nesant korpuso plyšimo ar smėlio nutekėjimo, taip išvengiant antrinio lanko pažeidimo kontaktoriaus gnybtuose.

III. Įtampos ir srovės lygio suderinimas: vieninga platforma, suderintas sumažinimas

Koordinavimo pagrindas yra tas, kad abu komponentai veikia pagal tą patį aparatūros parametrų bazinį tašką – ne vienas aukštos įtampos ir vienas žemos įtampos, ne vienas aukštos srovės vardinis ir vienas mažos srovės vardinis.

1. Įtampos suvienodinimas

Tiek kontaktoriaus, tiek saugiklio vardinė nuolatinės srovės įtampa turi būti visiškai suderinta su 1,2–1,3 × saugos riba virš magistralės įtampos:

● 750 V standartinė įkrovimo stotis:Kontaktorius 1000VDC + Galaxy saugiklisYRSA000-CU serija 750/1000VDC

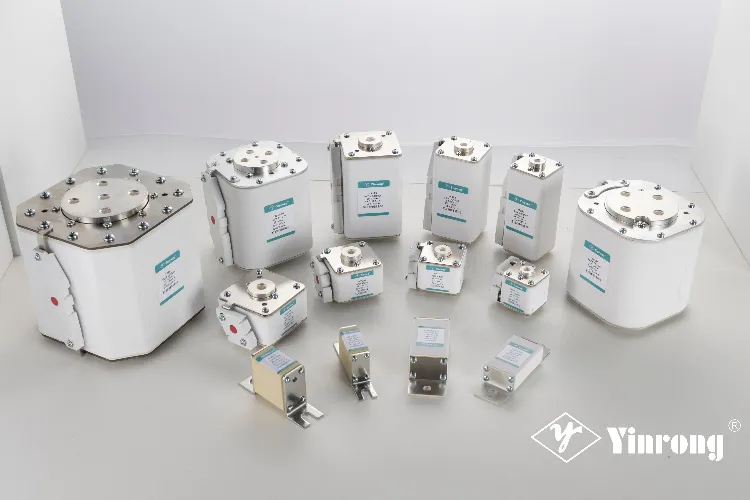

●800 V aukštos įtampos itin greitas įkrovimas / megavatų saugykla:Kontaktorius 1500VDC + Galaxy saugiklisYRSA1-HK serija 1500VDC arbaYRSA7-PK serija 1500VDC



„Galaxy Fuse“ produktai atitinka IEC60269-4, GB/T13539.4 ir kitus tarptautinius standartus, o kelios serijos turi UL, TUV ir CE sertifikatus. Didelis izoliacijos stiprumas užtikrina puikų suderinamumą su aukštos įtampos kontaktoriais.



2. Dabartinis sluoksniavimas

Saugiklio vardinė srovė visada turi būti vienu laipteliu didesnė už kontaktorių, sukuriant „saugią buferinę zoną“ – visos apkrovos ir viršįtampio sąlygos viena kitos netrukdo. Galaxy saugiklisYRSA serija apima visą įtampos diapazoną nuo 32VDC iki 1500VDC, su pertraukimo galia iki 250kA. Suderinus su didelės srovės kontaktoriais, ilgalaikis pilnos apkrovos temperatūros kilimas yra itin mažas – pašalinamas gnybtų įkaitimas ir lanko susidarymas šaltinyje, sumažėja lėtinių gedimų.

3. Koordinuotas aplinkos sumažinimas

Aukštos temperatūros korpusuose arba didelio aukščio aplinkoje vienu metu turi būti sumažintas ir kontaktorius, ir saugiklis – niekada nesumažinkite tik vieno komponento, nes tai pažeistų koordinavimo pusiausvyrą.

IV. Galaxy Fuse – saugiklių sprendimai, sukurti kontaktorių koordinavimui

Įkurta 1980 m., Galaxy Fuse (Yinrong) yra profesionalus saugiklių gamintojas, integruojantis mokslinius tyrimus ir plėtrą, bandymus, gamybą ir pardavimą. Bendrovė gamina pilnos serijos naujus energijos saugiklius, skirtus PV, energijos kaupimui ir įkrovimo stotims, o produktus eksportuoja į daugiau nei 80 šalių ir regionų visame pasaulyje.

1. Medžiagos lygio koordinavimas

Patentuoti sidabru dengti vario juostiniai elementai pasižymi atsparumu viršįtampiams ir metalo nuovargiui – prisitaiko prie kontaktoriaus veikimo dešimtimis tūkstančių perjungimo ciklų per dieną be trikdžių. Produktai atitinka IEC60269-4, GB/T13539.4 ir kitus standartus, su stabilia izoliacija ir nepriekaištingu gnybtų suderinimu – pašalina šildymo riziką.

2. Procesui optimizuotas lanko gesinimas

Pažangios technologijos, įskaitant lygiagrečių elementų lanko gesinimą, greitą gedimų nutraukimą ir keraminio vamzdžio apsaugą nuo įtrūkimų, užtikrina greitą lanko užgesimą trumpojo jungimo sąlygomis – apsaugo nuo lanko pažeidimo kontaktoriaus kontaktuose ir gnybtuose.

3. Visos serijos įtampos ir srovės sluoksnių suderinimas

●YRSA000-CU serija:Sukurtas standartiniams 750 V/1000 V įkrovikliams ir mažiems ir vidutiniams energijos kaupimo įrenginiams

●YRSA1-HK serija:Skirta 1000V–1500V sistemoms

●YRSA7-PK serija:1500 V kvadratinių korpusų serija, skirta 800 V aukštos įtampos itin greitam įkrovimui ir didelio masto energijos kaupimui – pertraukimo galia iki 250 kA



Suderinamas su visais standartiniais aukštos įtampos nuolatinės srovės kontaktoriais, esančiais rinkoje.



4. Vieno langelio koordinuotos atrankos paslauga

„Galaxy Fuse“ teikia profesionalią techninę pagalbą – nuo ​​I²t atitikimo skaičiavimų iki pilnų sistemos apsaugos sprendimų. Mūsų techninė komanda gali padėti klientams tiksliai apskaičiuoti visą derinimo parametrų rinkinį, skirtą kontaktoriaus ir saugiklio koordinavimui.

Palyginti su pirmaujančiais tarptautiniais prekių ženklais, „Galaxy Fuse“ siūlo didelių sąnaudų pranašumų ir tomis pačiomis specifikacijomis bei sertifikatais. Turėdamas daugiau nei 40 metų saugiklių gamybos patirtį, 48+ patentus ir daugybę tarptautinių sertifikatų (UL/TUV/CE/CQC), „Galaxy Fuse“ demonstruoja aiškius medžiagų, lanko gesinimo procesų ir sistemos koordinavimo galimybių pranašumus.

Paskutinės mintys

Nuolatinės srovės kontaktoriaus ir saugiklio koordinavimas iš esmės susijęs su tikslumu trijų matmenų: laiko, energijos ir parametrų suderinimu. Tinkamai nustatykite laiką – gedimai tvarkomi tinkamame lygmenyje. Tinkamai nustatykite I²t – šiluma pasiskirsto tinkamai. Tinkamai nustatykite įtampą ir srovę – aparatūros komponentai nekenkia vienas kitam.

Visi trys yra būtini. Pasirinkite teisingai – kontaktorius ir saugiklis atlieka savo vaidmenį, sukuriant apsaugos sluoksnius. Neteisingai pasirinkite – geriausiu atveju sugenda apsauga, blogiausiu – sugenda įranga.

Galaxy saugiklis – daugiau nei 40 metų įsipareigojimas kurti aukštos kokybės saugiklius, skirtas saugiai ir patikimai įkrovimo stotelių ir energijos kaupimo sistemų grandinės apsaugos sprendimams užtikrinti.

Jei reikia techninės pagalbos dėl saugiklių pasirinkimo arba kontaktoriaus koordinavimo, prašomesusisiekite su Galaxy Fuse technine komanda.
