Kaip nuolatinės srovės kontaktoriai ir saugikliai veikia kartu?

I. Funkcinis apibrėžimas: dviejų sluoksnių apsaugos architektūra su aiškiai apibrėžtais vaidmenimis

Nuolatinės srovės kontaktorius: valdomas vykdomasis jungiklis

Nuolatinės srovės kontaktorius yra elektromechaninis perjungimo įtaisas, jungiantis ir atjungiantis didelės galios nuolatinės srovės grandines pagal valdymo sistemos komandas. Pagrindinės jo funkcijos įkrovimo stotyje yra šios:

• Įkrovimo paleidimo / sustabdymo valdymas: Uždaromas, kad būtų nustatytas įkrovimo kelias, kai BMS arba įkrovimo valdiklis duoda komandą, ir atidaromas, kad būtų atjungtas baigus.

•Avarinė izoliacija: Vykdo valdomą maitinimo atjungimą gavusi komandas, kai sistema aptinka neįprastas sąlygas, tokias kaip per didelė temperatūra, per didelė įtampa arba izoliacijos gedimai.

•Išankstinio apmokestinimo valdymas: Veikia su išankstinio įkrovimo rezistoriumi, kad apribotų įsijungimo srovę prieš įjungiant pagrindinę grandinę ir apsaugotų magistralės kondensatorius.

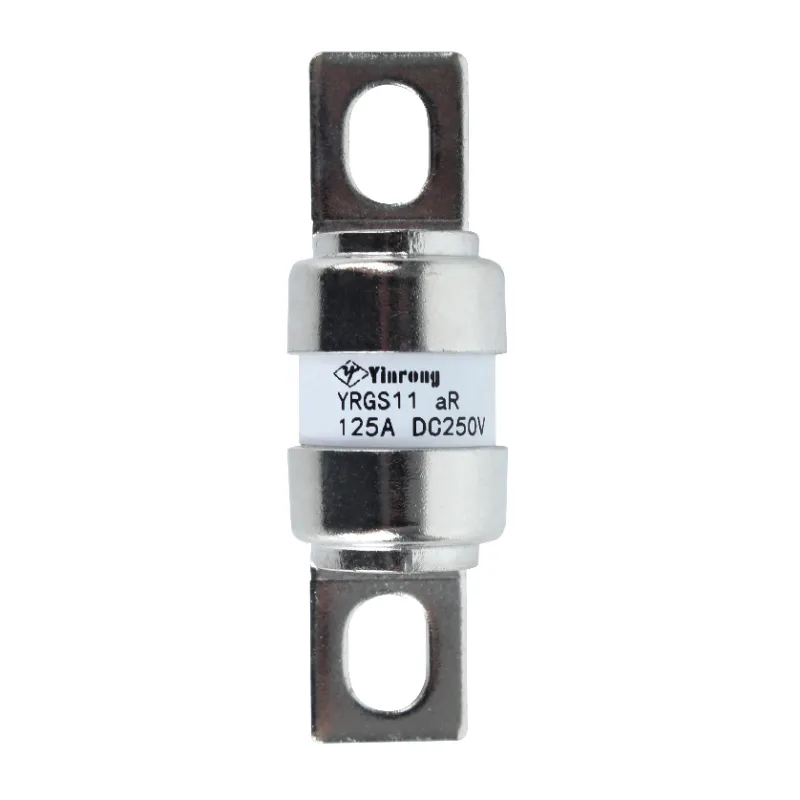

Nuolatinės srovės saugiklis: pasyvus aukščiausios kokybės apsaugos įrenginys

Saugiklis yra vienkartinis apsauginis elementas, kuris patikimai nutraukia gedimų sroves, kol jos nesukels negrįžtamos žalos. Esminiai skirtumai tarp puslaidininkinių greito veikimo saugiklių, naudojamų nuolatinės srovės įkrovimo stotyse, ir įprastų pramoninių saugiklių:

•Mikrosekundės lygio atsakas: Daug greičiau nei dešimtys milisekundžių, reikalingų kontaktoriaus mechaniniam įjungimui.

•Srovę ribojanti charakteristika: Apriboja gedimo srovės energiją tiek, kiek neviršija tolesnių maitinimo įrenginių (IGBT/SiC) atsparumo riboms.

•Nuolatinės srovės lanko gesinimo galimybė: Patikimas pertraukimas 500 V–1500 V nuolatinės srovės sistemose be pakartotinio užsidegimo rizikos.

•Padėties santrauka: Kontaktorius yra valdomi "saugos vartai"; saugiklis yra nepakeičiama „paskutinė gynybos linija“.

II. Koordinuoto atitikimo inžinerinė logika

Įkrovimo stotelės apsaugos konstrukcija toli gražu nėra paprastas dviejų įrenginių montavimas tame pačiame korpuse. Jų koordinavimo ryšys sudaro pagrindinę daugiasluoksnės apsaugos architektūros techninę logiką.

Tipinė maitinimo grandinės topologija

Tinklo įvestis → AC/DC modulis → DC magistralė → saugiklis → pagrindinis kontaktorius → išankstinio įkrovimo kontaktorius + rezistorius → transporto priemonės sąsaja

Apsaugos hierarchija ir atsako laikas

Tipiški gedimų režimai dėl nesuderinto koordinavimo

Pagrindinis dizaino kriterijus: Saugiklio pralaidumo I²t vertė turi būti griežtai mažesnė už apsaugoto kontaktoriaus trumpojo jungimo atsparumo I²t vertę.

III. Penki pagrindiniai derinimo ir atrankos techniniai parametrai

1. Nominali įtampa: DC specifinė su didele atsarga

Kadangi nuolatinė srovė neturi natūralaus nulio kirtimo taško, lanko užgesimas yra daug sunkesnis nei kintamosios srovės sistemose. Todėl nuolatinės srovės įrenginių pasirinkimo logika iš esmės skiriasi nuo kintamosios srovės įrenginių.

Atrankos principas: Saugiklio ir kontaktoriaus vardinė įtampa turi būti ≥ didžiausia sistemos nuolatinės srovės magistralės įtampa.

•800 V įkrovimo platforma → Rekomenduojama 1000 V DC arba aukštesnė įtampa

•1500V energijos kaupimo sistema → Turite pasirinkti 1500V DC ar aukštesnę įtampą

Inžinerinis įspėjimas: Griežtai uždrausti kintamosios srovės vardinius gaminius pakeisti specialiais nuolatinės srovės įrenginiais. Jei gedimo nutraukimo metu lanko nepavyks veiksmingai užgesinti, gali atsirasti katastrofiškų pasekmių.

2. Nominali srovė: kontaktorių marža, saugiklių I²t skaičiavimas

DC kontaktorius:

•Nuolatinė srovė turi viršyti maksimalią įkrovimo stoties išėjimo srovę.

•Inžinerinės patirties koeficientas: rekomenduojamas pasirinkimas maždaug 1,2 ×.

DC saugiklis:

•Pasirinkimas neturi būti pagrįstas tik vardine srove; I²t ir trūkimo geba turi būti visapusiškai įvertinta.

•Saugiklio lydymasis I²t turi būti mažesnis už apsaugoto puslaidininkinio modulio (IGBT/SiC) atsparumą I²t.

•Inžinerinės patirties koeficientas: rekomenduojamas pasirinkimas maždaug 1,5 ×.

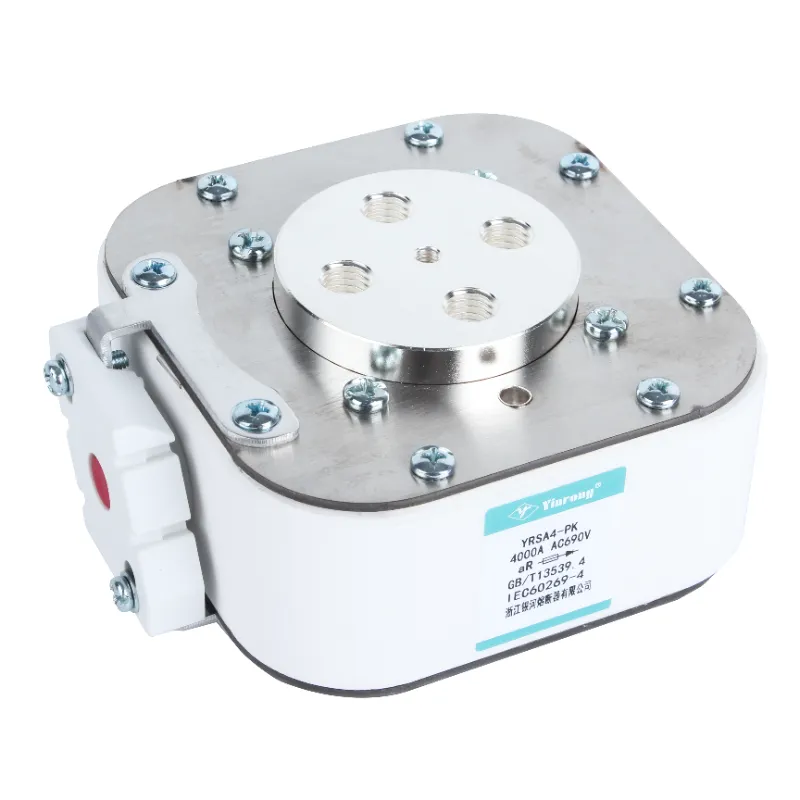

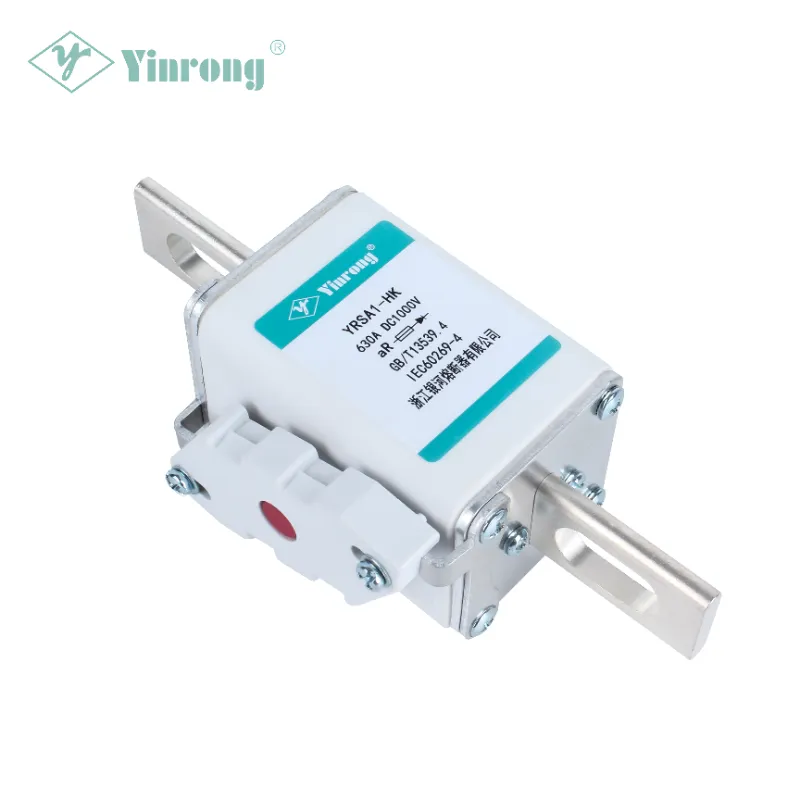

YRSA serija iš Zhejiang Galaxy Fuse apima vardinę įtampą nuo 690 V iki 1500 V ir vardinę srovę nuo 10 A iki 3 000 A, su pasidabruotu gryno vario arba gryno sidabro kintamo skerspjūvio saugiklio elementais, patalpintais didelio stiprumo aliuminio oksido keraminiuose vamzdeliuose su aukšto kvarco kvarcinio purumo lanku.

3. I²t koordinavimas: pagrindinis atitikimo dizaino parametras

I²t (amper-kvadratinės sekundės) yra svarbiausias kiekybinis saugiklio ir kontaktoriaus derinimo rodiklis.

Atrankos apribojimų ryšiai:

„Galaxy Fuse“ greitai veikiančių saugiklių serija pasižymi mažomis I²t vertėmis, stipria srovės ribojimo galia ir dideliu pertraukimo pajėgumu, todėl jie tinka puslaidininkinių įtaisų ir visos įrangos apsaugai nuo trumpojo jungimo.

4. Atrankinis laiko ir srovės koordinavimas

Kelių lygių apsaugos architektūroje pirmiausia turi veikti arčiausiai gedimo vietos esantis apsauginis įtaisas.

5. Aplinkos temperatūra ir sumažinimas

Įkrovimo stotys yra naudojamos įvairiose aplinkose, o inžineriniai reikalavimai apima nuo -40 °C žemos temperatūros iki +85 °C aukštos temperatūros. Tiek saugiklių, tiek kontaktorių talpa turi būti sumažinta pagal faktinę aplinkos temperatūrą.

IV. Galaxy Fuse: profesionalus pasirinkimas nuolatinės srovės įkrovimo stoties apsaugai

Įkurta 1980 m.Zhejiang Galaxy Fuse Co., Ltd. yra profesionali saugiklių įmonė, integruojanti mokslinius tyrimus ir plėtrą, bandymus, gamybą, pardavimą ir importą / eksportą. Kaip pagrindinė įmonė, pavaldi buvusiai Mašinų gamybos ministerijai ir pirmaujanti saugiklių gamintoja Kinijoje, pagrindiniai įmonės produktai yra nuolatinės srovės fotovoltiniai saugikliai, naujų energetinių transporto priemonių saugikliai ir įkrovimo stočių saugikliai. Produktai atitinka IEC 60269, GB/T 13539.4 ir kitus tarptautinius bei vietinius standartus ir yra eksportuojami į daugiau nei 80 šalių ir regionų, įskaitant Europą, Ameriką, Pietryčių Aziją ir Artimuosius Rytus.

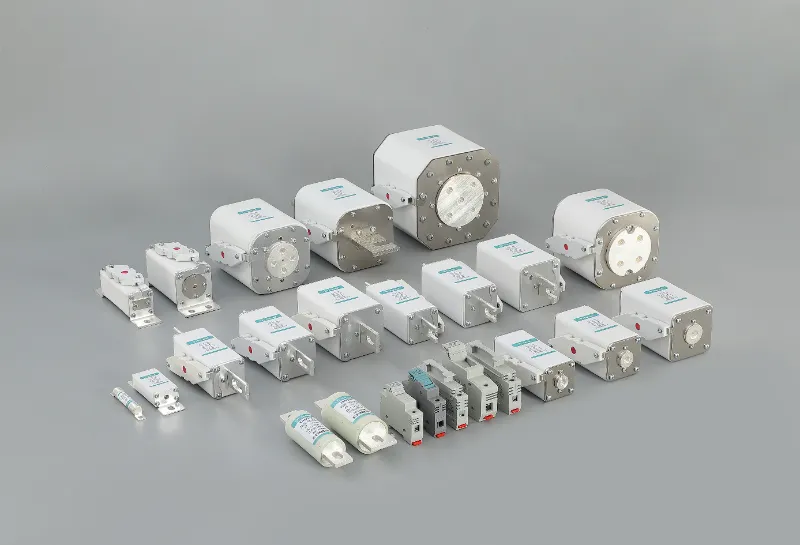

Rekomenduojama įkrovimo stočių nuolatinės srovės apsaugos produktų serija

Pagrindiniai „Galaxy Fuse“ techniniai pranašumai

•Visos serijos tarptautiniai sertifikatai: Kelios serijos išlaikė TÜV, UL, CE ir CQC sertifikatus. Valdymo sistemos apima IATF 16949, ISO 9001, ISO 14001 ir ISO 45001.

•Brandūs koordinavimo sprendimai: Didelė inžinerijos koordinavimo patirtis su pagrindiniais nuolatinės srovės kontaktoriais ir brandžiais atrankos sprendimais.

• Visas techninių duomenų palaikymas: Pateikiamos išmatuotos I²t kreivės ir ribinės srovės kreivės, kad būtų lengviau atlikti tikslius koordinavimo skaičiavimus su kontaktoriais.

• Gilus techninis kaupimas: Turi daugiau nei 48 naudingųjų modelių ir išradimų patentus saugiklių gaminių gamybai ir 2017 m. buvo pripažinta nacionaline aukštųjų technologijų įmone.

• Pramonės standartinis dalyvavimas: Produktai atitinka GB/T 13539.4, IEC 60269 ir daugelį kitų tarptautinių bei vietinių standartų.

V. Išvada

Nuolatinės srovės įkrovimo stočių kontaktorių ir saugiklių derinimą techniškai galima apibendrinti taip: funkcinis sluoksniavimas, laiko koordinavimas ir parametrų blokavimas.

•Saugiklis pertraukia mikrosekundžių trumpojo jungimo srovę, kad užtikrintų IGBT/SiC ir kitų galios puslaidininkių saugumą.

•Kontaktorius yra atsakingas už kontroliuojamą perjungimo valdymą, įprastų paleidimo/išjungimo ir avarinio izoliavimo komandų vykdymą.

•Jie du tarnauja kaip abipusis atsarginis atleidimas, sudarydami dvigubą saugos barjerą.

Tinkamai suderinus, kiekvienas atlieka savo pareigas su sluoksniuota gynyba; kai nesuderinama, pasekmės svyruoja nuo apsaugos gedimo iki įrangos perdegimo.

Daugiau nei 40 metų atsidavusi aukštos kokybės saugiklių tyrimams, plėtrai ir gamybai, „Galaxy Fuse“ yra įsipareigojusi teikti saugius ir patikimus grandinės apsaugos sprendimus nuolatinės srovės įkrovimo stotims.

Dėl techninės pagalbos, susijusios su saugiklių parinkimu nuolatinės srovės įkrovimo stoties apsaugos sistemoms arba derinimui su kontaktoriais, prašomesusisiekite su Galaxy Fuse technine komanda.
