Saugiklio pasirinkimas: pagrindiniai žingsniai ir pagrindiniai aspektai

Saugikliai plačiai pripažįstami elektros sistemose kaip paskutinė apsaugos nuo viršsrovių gedimų linija – teisingas jų pasirinkimas tiesiogiai nulemia gedimų pertraukimo galimybes ir įrangos saugos ribas. Netinkamas pasirinkimas ne tik dažnai nutrūksta įrangos elektra, bet ir gali sukelti rimtų nelaimingų atsitikimų, tokių kaip gaisrai ar sprogimai. Tačiau susidūrę su daugybe sudėtingų parametrų, tokių kaip įtampos nominalioji vertė, srovės charakteristikų kreivės, pertraukimo galia ir temperatūros sumažėjimas, daugelis inžinierių ir pirkimų personalo dažnai nežino, nuo ko pradėti. Kaip profesionalus grandinės apsaugos komponentų tiekėjas,Galaxy saugiklisJau daugelį metų užsiima saugiklių ir elektros paskirstymo apsaugos sritimi, siūlydama visą asortimentą saugiklių produktų, įskaitant gL/gG lėto skaidrumo tipą, greito veikimo tipą ir specifinį nuolatinės srovės tipą, padedančius klientams pasiekti saugią, tikslią ir patikimą apsaugą nuo perkrovos ir trumpojo jungimo. Šiame straipsnyje, kuriame derinami tarptautiniai atrankos standartai su praktine patirtimi, sistemingai aprašomi pagrindiniai saugiklių pasirinkimo žingsniai ir pagrindiniai aspektai, padedantys priimti teisingus sprendimus pagal matmenis, tokius kaip įtampa, srovė, charakteristikos kreivės ir pertraukimo galia, ir pateikiamas aiškus, veiksmingas pasirinkimo vadovas.

1. Nustatykite įtampą:

Saugiklio vardinė įtampa turi būti lygi arba didesnė už maksimalią saugomos grandinės darbinę įtampą (įskaitant galimus pereinamuosius viršįtampius). Nuolatinės srovės grandinėse ypatingas dėmesys turi būti skiriamas saugikliams, specialiai pritaikytiems nuolatinei srovei, nes nutraukti nuolatinės srovės lanką yra daug sunkiau nei nutraukti kintamosios srovės lanką.

2. Nustatykite dabartinį įvertinimą (kritiškiausią ir sudėtingiausią)

Įprasta darbinė srovė:

Tiksliai išmatuokite arba apskaičiuokite nuolatinę grandinės srovę normaliomis darbo sąlygomis. Saugiklio vardinė srovė turi būti didesnė už normalią grandinės veikimo srovę ir mažesnė už saugią saugomo laidininko ar komponentų srovę.

3. Pagrindiniai aspektai renkantis vardinę srovę

(1) Saugiklio charakteristikų kreivė

Peržiūrėkite gamintojo laiko ir srovės charakteristikų kreivę.

Įsitikinkite, kad esant normaliai darbinei srovei, saugiklis neišsijungia (t. y. saugiklio veikimo laikas yra ilgesnis nei įprastos darbinės srovės taškas).

Esant perkrovai ar trumpojo jungimo srovėms, kurioms reikalinga apsauga, saugiklis turi saugiai išsijungti per pakankamai trumpą laiką (t. y. kreivė yra į kairę nuo perkrovos/trumpojo jungimo taško).

(2) Apsauga nuo perkrovos

Įrenginiams, kurių paleidimo metu yra įsijungimo srovė, pvz., varikliams ir transformatoriams, saugiklis turi atlaikyti paleidimo (viršįtampio) srovę ir per leistiną paleidimo laiką neišsikrauna (pasirinkite pakankamai I²t vertės saugiklį).

Tuo pačiu metu, kai atsiranda perkrova (pvz., 1,5–6 kartus didesnė už vardinę srovę), saugiklis turi išsijungti per leistiną įrangos perkrovos laiką. Pasirinkite lėtai išsijungiančius arba vėluojančius saugiklius (pvz., gL/gG, T tipas).

(3) Apsauga nuo trumpojo jungimo

Saugiklis turi per itin trumpą laiką (paprastai milisekundes) nutraukti labai dideles trumpojo jungimo sroves, kad būtų išvengta įrangos sugadinimo ir gaisro. Reikalingas pakankamas pertraukimo pajėgumas (žr. kitą skyrių).

(4) Temperatūros sumažinimas

Esant aukštai aplinkos temperatūrai, saugiklio srovė mažėja. Peržiūrėkite duomenų lapą ir atlikite sumažinimo skaičiavimus pagal maksimalią faktinę įrengimo aplinkos temperatūrą. Pavyzdžiui, esant 55°C aplinkos temperatūrai, gali prireikti pasirinkti saugiklį, kurio vardinė srovė 50 % ar daugiau didesnė už įprastą darbinę srovę. Nemontuokite saugiklių uždarose aukštos temperatūros patalpose arba šalia šilumą generuojančių komponentų.

(5) Viršutinės srovės ir senėjimas

Dažni paleidimo impulsai arba nuolatinės nedidelės perkrovos gali pagreitinti saugiklio senėjimą, todėl jis išsikrauna net esant normaliai veikimo srovei. Įvertinkite dabartinius svyravimus realioje veikloje.

4. Nustatykite pertraukimo pajėgumą (pertraukimo reitingą)

Saugiklio vardinė pertraukimo galia turi būti didesnė arba lygi didžiausiai numatomai gedimo srovei, kuri gali atsirasti apsaugotoje grandinėje (paprastai trumpojo jungimo srovė montavimo vietoje). Galutinėms grandinėms arba buitinėms grandinėms gali reikėti kelių tūkstančių amperų (pvz., 6 kA) pertraukimo galios. Pramoninių pagrindinių skirstomųjų plokščių, esančių šalia didelių transformatorių, pertraukimo galia gali būti dešimtys ar net šimtai kiloamperų (pvz., 50 kA, 100 kA ar daugiau). Pasirinkus nepakankamos pertraukimo galios saugiklį, saugiklis gali plyšti arba nepavykti patikimai užgesinti lanko, kai nutraukiama didelė gedimo srovė, o tai gali sukelti rimtų nelaimingų atsitikimų.

Kritiniai saugos įspėjimai

Jokių pakeitimų:

Niekada nenaudokite saugiklio, kurio srovė didesnė nei nurodyta, arba nekeiskite saugiklio viela (variu ar geležimi). Tai yra rimtas gaisro pavojus.

Atsargiai su DC:

Nuolatinės srovės sistemose visada naudokite saugiklius, kurie yra aiškiai pažymėti nuolatinės srovės vardine verte ir turi tinkamą vardinę įtampą. Kintamosios srovės saugikliai negali saugiai nutraukti nuolatinės srovės trikčių srovių.

Nepakankamos pertraukimo galios pavojus:

Nepakankamos pertraukimo galios saugiklis gali sprogti nutraukus didelę trumpojo jungimo srovę, sudaryti lanką ir skraidyti šiukšles – itin pavojinga.

Pakeitimo taisyklė:

Išsijungus saugikliui, visada nustatykite ir pašalinkite gedimo priežastį, tada pakeiskite jį to paties tipo ir tos pačios vertės saugikliu.

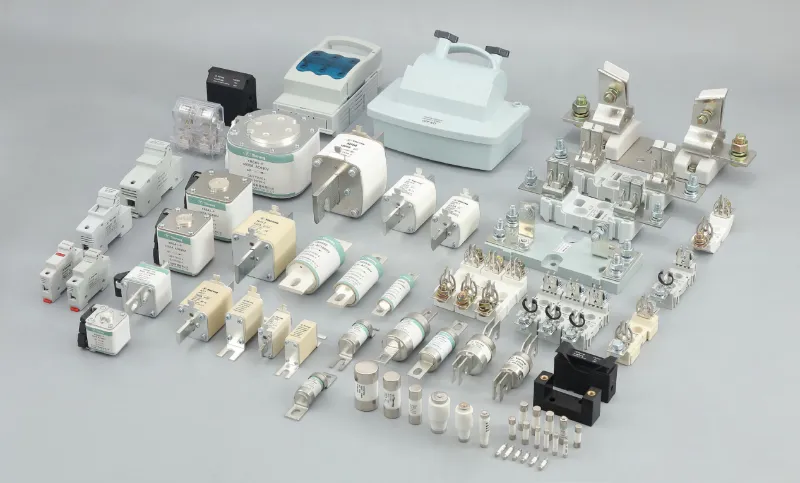

Saugiklio pasirinkimas jokiu būdu nėra toks paprastas, kaip „tiesiog pasirinkite didesnį įvertinimą“ – reikia išsamiai apsvarstyti kelis kintamuosius, tokius kaip įtampa, srovė, aplinkos temperatūra, įsijungimo srovė ir trumpojo jungimo energija. Neteisingai pasirinkus apsauginį įtaisą, jis gali tapti neveiksmingas arba netgi tapti nelaimingo atsitikimo priežastimi. „Galaxy Fuse“ siūlo visą asortimentąsaugiklio gaminiainuo 1A iki 2000A, apimanti AC 250V/500V/690V ir DC 150V/500V/1000V, įskaitant gG/gL bendrosios paskirties saugiklius, aM variklio apsaugos saugiklius, greito veikimo puslaidininkinius saugiklius ir PV / energijos saugojimo nuolatinės srovės saugiklius. Taip pat teikiame visas laiko ir srovės kreives bei I²t atrankos duomenų palaikymą. Mūsų techninė komanda gali padėti jums atlikti išsamias atrankos paslaugas, tokias kaip vertės mažinimo skaičiavimai, gedimo pajėgumo patikrinimas ir senėjimo įvertinimas.
