Kas yra kvadratinio korpuso didelės spartos saugiklis ir kodėl jis yra labai svarbus puslaidininkių apsaugai

Šiuolaikinėse elektros sistemose jautrios galios elektronikos apsauga yra svarbiau nei bet kada. Įrenginiai, tokie kaip inverteriai, keitikliai, EV įkrovimo sistemos ir pramoniniai diskai, labai priklauso nuo puslaidininkių komponentų, tokių kaip IGBT, SCR, MOSFET ir diodai. Net trumpas viršsrovių įvykis gali visam laikui sugadinti šiuos brangius komponentus.

A Kvyra korpuso didelės spartos saugiklisyra specialiai sukurtas taip, kad itin greitai reaguotų į gedimų sroves ir apsaugotų puslaidininkinius įrenginius nuo katastrofiškų gedimų. Šie saugikliai plačiai naudojami atsinaujinančios energijos sistemose, elektromobilių infrastruktūroje, pramonės automatikoje ir galios konvertavimo įrangoje.

Šiame vadove pateikiama viskas, ką reikia žinoti apie kvadratinio korpuso didelės spartos saugiklius, įskaitant jų veikimo principus, pagrindines savybes, privalumus, pritaikymą, atrankos kriterijus ir pramonės tendencijas. Taip pat paaiškiname, kodėl įmonėms patinkaYinrongasasasastampa svarbiais tiekėjais pasaulinėje saugiklių rinkoje.

Turinys

• 1. Kas yra kvadratinio korpuso didelės spartos saugiklis?
• 2. Kodėl puslaidininkių apsaugai reikalingi didelės spartos saugikliai?
• 3. Pagrindinės kvadratinio korpuso greitųjų saugiklių savybės
• 4. Kaip veikia kvadratinio korpuso didelės spartos saugiklis?
• 5. Tipinės programos
• 6. Techninių specifikacijų apžvalga
• 7. Kvadratinis korpuso saugiklis ir tradicinis saugiklis
• 8. Kaip pasirinkti tinkamą saugiklį
• 9. Montavimo ir priežiūros patarimai
• 10. Puslaidininkinių saugiklių technologijos ateities tendencijos
• DUK

1. Kas yra kvadratinio korpuso didelės spartos saugiklis?

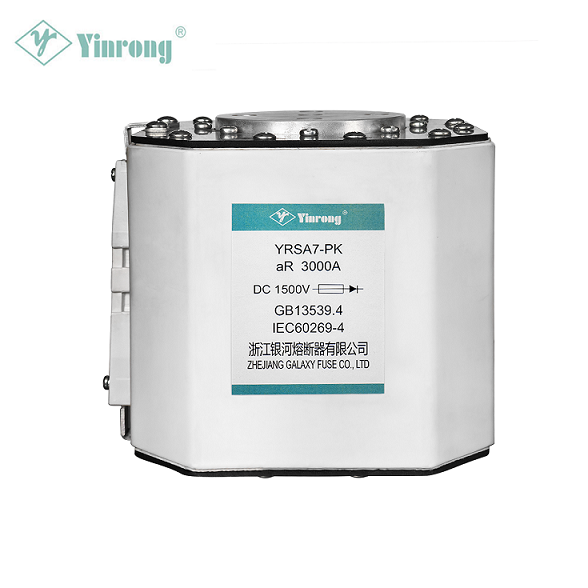

A Kvadratinis korpusas didelės spartos saugiklisyra puslaidininkinių saugiklių tipas, skirtas itin greitai nutraukti gedimų sroves. Kvadrato formos korpusas leidžia efektyviai montuoti elektros energijos tiekimo sistemose, išlaikant puikų šilumos išsklaidymo ir elektrinio veikimo efektyvumą.

Skirtingai nuo bendrosios paskirties saugiklių, didelės spartos puslaidininkiniai saugikliai yra optimizuoti jautriems elektroniniams komponentams, tokiems kaip:

• IGBT moduliai
• Maitinimo diodai
• SCR tiristoriai
• MOSFET įrenginiai
• Galios keitikliai

Šie saugikliai yra sukurti taip, kad greitai apribotų gedimo energiją ir sumažintų puslaidininkiniams įtaisams taikomą šiluminį įtempį. Pagal pramonės specifikacijas, kvadratinio korpuso didelės spartos saugikliai gali nutraukti itin dideles sroves, reaguodami per milisekundes.

2. Kodėl puslaidininkių apsaugai reikalingi didelės spartos saugikliai?

Puslaidininkiniai komponentai yra labai jautrūs viršsrovių sąlygoms. Net maži smaigaliai gali juos akimirksniu sunaikinti.

Tradiciniai saugikliai reaguoja per lėtai, kad efektyviai apsaugotų šiuos įrenginius. Todėl didelės spartos puslaidininkiniai saugikliai suprojektuoti taip, kad reakcijos laikas būtų itin greitas.

Pagrindinės didelės spartos saugiklių naudojimo priežastys

• Itin greitas gedimo srovės pertraukimas
• Brangių puslaidininkinių modulių apsauga
• Šiluminės žalos mažinimas
• Pagerintas įrangos patikimumas
• Kaskadinių sistemų gedimų prevencija

Didelės spartos kvadratinio korpuso saugikliai gali apriboti gedimų sroves ir nutraukti maitinimą, kol puslaidininkiniai įtaisai neviršija saugaus veikimo ribų.

3. Pagrindinės kvadratinio korpuso greitųjų saugiklių savybės

Kvadratinio korpuso didelės spartos saugikliai turi keletą techninių pranašumų, todėl jie idealiai tinka didelio našumo elektros sistemoms.

Svarbios dizaino ypatybės

• Itin greitai veikiantis atsakas
• Didelis pertraukimo pajėgumas
• Mažas I²t energijos išsiskyrimas
• Kompaktiškas kvadratinis korpuso dizainas
• Kelios montavimo galimybės
• Vizualūs perdegusio saugiklio indikatoriai

Daugelis modelių palaiko vardinę įtampą iki 1500 V nuolatinės srovės ir didelę srovę pramoninėms sistemoms.

4. Kaip veikia kvadratinio korpuso didelės spartos saugiklis?

Kvadratinio korpuso didelės spartos saugiklio veikimas pagrįstas kontroliuojamu specialiai sukurtų saugiklių elementų lydymu.

Darbo principas

1. Atsiranda gedimo srovė
2. Saugiklio elementas greitai įkaista
3. Elementas ištirpsta per milisekundes
4. Susidaro lankas ir greitai užgęsta
5. Grandinė saugiai nutraukta

Vidinė konstrukcija paprastai apima:

• Sidabriniai saugiklių elementai
• Kvarcinio smėlio užpildas
• Keraminis korpusas
• Didelio laidumo gnybtai

Šios medžiagos leidžia saugikliui sugerti ir išsklaidyti lanko energiją, tuo pačiu ribodamos srovės srautą.

5. Tipinės programos

Kvadratinio korpuso didelės spartos saugikliai yra plačiai naudojami pramonės šakose, kurios priklauso nuo didelės galios elektroninių prietaisų.

Bendrosios programos

• Elektromobilių įkrovimo stotelės
• Saulės fotovoltiniai inverteriai
• Vėjo energijos sistemos
• Baterijų energijos kaupimo sistemos
• Pramoninės variklio pavaros
• UPS maitinimo šaltiniai
• Galios konvertavimo sistemos

Šie saugikliai taip pat dažnai naudojami pramoninės automatikos įrangos regeneracinėse pavarose ir nuolatinės srovės magistralės sistemose.

6. Techninių specifikacijų apžvalga

Skirtingi korpuso dydžiai ir tvirtinimo stiliai leidžia inžinieriams integruoti kvadratinius korpuso saugiklius į įvairias maitinimo sistemas.

7. Kvadratinis korpuso saugiklis ir tradicinis saugiklis

8. Kaip pasirinkti tinkamą kvadratinio korpuso didelės spartos saugiklį

Norint užtikrinti tinkamą grandinės apsaugą, labai svarbu pasirinkti tinkamą saugiklį.

Pagrindiniai pasirinkimo veiksniai

• Įtampos įvertinimas
• Dabartinis įvertinimas
• Pertraukiamas pajėgumas
• Saugiklio veikimo klasė (aR arba gR)
• Aušinimo sąlygos
• Montavimo būdas
• Įrangos tipas

Gamintojai mėgstaYinrongasasasasPateikite išsamius duomenų lapus ir inžinerinę pagalbą, kad padėtumėte klientams pasirinkti tinkamą saugiklį.

9. Montavimo ir priežiūros patarimai

Norint užtikrinti optimalų saugiklio veikimą, būtina tinkamai sumontuoti.

Geriausia praktika

• Užtikrinkite tinkamą saugiklių gnybtų sukimo momentą
• Naudokite suderinamus saugiklių laikiklius
• Palaikykite tinkamą ventiliaciją
• Reguliariai tikrinkite saugiklių indikatorius
• Pakeiskite saugiklius su identiškais vardais

Reguliarus patikrinimas gali padėti aptikti perkaitimą, atsilaisvinusias jungtis arba žalą aplinkai.

10. Puslaidininkinių saugiklių technologijos ateities tendencijos

Tobulėjant galios elektronikai, sparčiai didėja didelio efektyvumo saugiklių apsaugos poreikis.

Kylančios tendencijos

• Aukštesnės įtampos nuolatinės srovės apsauga
• Patobulintos lanko slopinimo technologijos
• Kompaktiškos saugiklių konstrukcijos
• Integracija su išmaniosiomis stebėjimo sistemomis
• Geresnės šilumos valdymo medžiagos

Tokie gamintojai kaipYinrongasasasasinvestuoja į pažangias saugiklių technologijas, kad palaikytų šiuolaikines programas, įskaitant atsinaujinančią energiją, elektromobilių įkrovimo infrastruktūrą ir išmaniuosius elektros tinklus.

DUK

1. Kuo skiriasi aR ir gR saugiklių klasės?

aR saugikliai užtikrina puslaidininkių apsaugą nuo trumpojo jungimo, o gR saugikliai – tiek nuo perkrovos, tiek nuo trumpojo jungimo.

2. Ar paprastas saugiklis gali pakeisti didelės spartos puslaidininkinį saugiklį?

Ne. Standartiniai saugikliai yra per lėti ir gali neapsaugoti jautrių puslaidininkių komponentų.

3. Kokiose pramonės šakose dažniausiai naudojami kvadratinio korpuso greitaeigiai saugikliai?

Pramonės šakos apima atsinaujinančią energiją, elektrines transporto priemones, pramonės automatiką ir galios elektroniką.

4. Kaip greitai veikia didelio greičio saugiklis?

Dauguma puslaidininkinių saugiklių veikia per milisekundes, kad apribotų gedimo srovės energiją.

5. Kiek laiko veikia didelės spartos saugikliai?

Jų tarnavimo laikas priklauso nuo eksploatavimo sąlygų, tačiau tinkamai parinkus ir sumontavus jie gali tarnauti daugelį metų.

Išvada

Kvadratinio korpuso didelės spartos saugikliai atlieka gyvybiškai svarbų vaidmenį saugant šiuolaikines elektros sistemas ir puslaidininkinius įrenginius. Dėl itin greito atsako, didelio pertraukimo pajėgumo ir tvirtos konstrukcijos jie yra būtini tokiose pramonės šakose kaip atsinaujinanti energija, elektrinės transporto priemonės ir pramonės automatika.

Jei ieškote patikimų puslaidininkių apsaugos sprendimų, inžinierių komanda elYinrongasasasasgali teikti profesionalias rekomendacijas ir didelio našumo saugiklius, pritaikytus jūsų programoms.

Norėdami gauti išsamios informacijos apie gaminį, pritaikytus sprendimus ar techninę pagalbą, prašomesusisiekite su mumisšiandien ir sužinokite, kaip pažangi saugiklių technologija gali pagerinti jūsų maitinimo sistemų saugumą ir patikimumą.
