Fotoelektrinės saugiklio medžiagų skirtumai ir skirtumai

I. Įvadas

Fotoelektrinės (PV) saugikliai yra kritiniai komponentai, užtikrinantys fotoelektrinių galios sistemų saugumą ir apsaugą. Jie apsaugo grandines nuo viršįtampių sąlygų, padeda išvengti sistemos žalos ir užtikrinant ilgalaikį patikimumą. Medžiagos, naudojamos kuriant fotoelektrinius saugiklius, daro didelę įtaką jų veikimui, įskaitant dabartinį įvertinimą, temperatūros toleranciją ir atsako laiką.

Šiame straipsnyje mes išnagrinėsime skirtumus tarp medžiagų, naudojamų fotoelektriniuose saugikliuose, šių medžiagų poveikį saugiklių našumui ir kaip pasirinkti tinkamą saugiklį įvairioms programoms. Be to, mes išryškinsime produktus iš„Zhejiang Galaxy Fuse Co., Ltd.“ir nuoroda į tarptautiniu mastu pripažintasIECSaugiklių apsaugos standartai.

Ii. Pagrindinės medžiagos, naudojamos fotoelektriniuose saugikliuose

A) saugiklių elementų medžiagos

1.Silver laidas

○ charakteristikos:Sidabras siūlo puikų elektrinį laidumą, mažą pasipriešinimą ir vidutinį lydymosi tašką. Tai idealiai tinka didelės srovės programoms, kurioms reikalingas greitas reagavimo laikas.

○ Programos:Sidabrinės vielos saugikliai yra ypač tinkami didelio masto centralizuotoms PV elektrinėms, kur būtina labai patikėti ir minimali prastovos.

Produkto pavyzdys:The YRS94FA greitųjų saugiklisnuo„Zhejiang Galaxy Fuse Co., Ltd.“Didelės apimties PV sistemose naudojamos pažangios medžiagos didelės spartos apsaugai. Įvertintas 700 V ir 400A, šis saugiklis yra skirtas efektyviai valdyti dideles srovės perkrovus ir trumpus jungtis.

○ Sužinokite daugiau apie YRS94FA greitaeigį saugiklį

2.Kopperio viela

○ charakteristikos:Varis yra ekonomiškai efektyvi sidabro alternatyva, siūlanti gerą laidumą, nors jis labiau linkęs į oksidaciją aukštos temperatūros aplinkoje.

○ Programos:Vario vielos saugikliai dažniausiai naudojami paskirstytose PV sistemose, tokiose kaip „Gyvenamojo namo stogo“ saulės energija, kur elektros aplinka yra ne tokia ekstremali.

3.Lloy viela (pvz., Alavo-bismuto lydinys)

○ charakteristikos:Tokie lydiniai kaip „Tin-Bismuut“ siūlo tiksliai kontroliuoti lydymosi taškus ir dabartinius įvertinimus, todėl jie yra idealūs jautriai elektroninei apsaugai.

○ Programos:Šie saugikliai yra plačiai naudojami fotoelektriniuose keitikliuose, kur apsauga turi būti ir tiksli, ir kompaktiška.

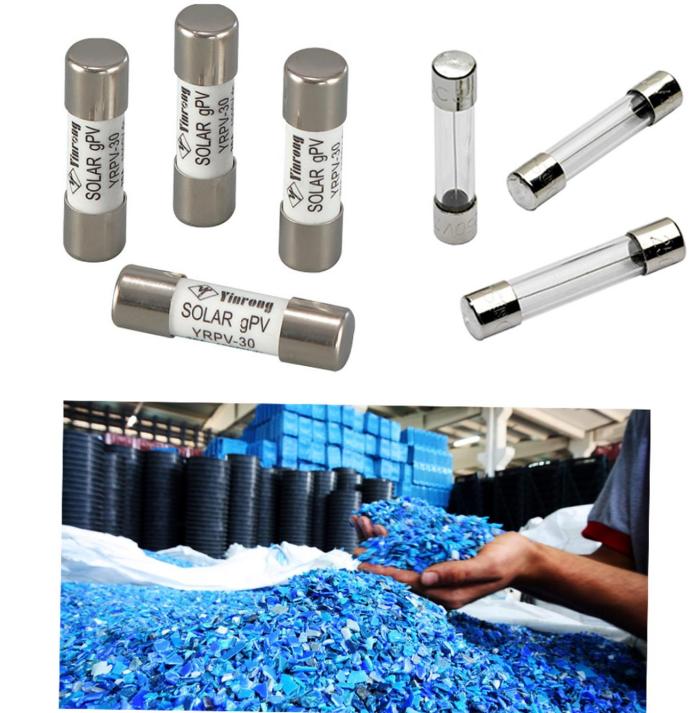

B) izoliacijos medžiagos

1.ceramic

○Charakteristikos:Keramika suteikia puikų atsparumą aukštai temperatūrai, mechaninį stiprumą ir puikias elektrinės izoliacijos savybes.

○Programos:Keramiškai izoliuojami saugikliai paprastai naudojami aukštos įtampos PV sistemose, kur izoliacijos vientisumas yra kritinis ekstremaliomis sąlygomis.

2.Globs pluoštas

○Charakteristikos:Stiklo pluoštas siūlo gerą atsparumą šilumai, lankstumui ir lengvai perdirbant į įvairias formas.

○Programos:Stiklo pluoštas dažniausiai naudojamas tiek išoriniame korpuso, tiek vidiniuose PV saugiklių izoliacijos komponentuose.

3.Plastic (pvz., Poliesterio ir inžinerijos plastikas)

○Charakteristikos:Plastikai yra nebrangūs, suteikia gerą elektros izoliaciją ir yra tinkamos vidutinio stiprumo temperatūros aplinkai.

○Programos:Plastikiniais izoliaciniais saugikliais idealiai tinka mažesnės išlaidos, tokios kaip gyvenamosios PV sistemos.

Iii. Fotoelektrinių saugiklių, pagrįstų medžiagomis, našumo skirtumai

A) Elektros veikimas

1.Melavimo charakteristikos

○ Sidabrinės vielos saugikliai yra labai reaguojantys ir gali greitai pūsti trumpojo jungimo atveju, apsaugodami sistemą nuo tolesnių pažeidimų.

„Oalloy“ vielos saugikliai, tokie kaip iš „Tin-Bisthut“, leidžia tiksliau valdyti perkrovos situacijas, užtikrinant tikslią apsaugą.

2. Pateikta įtampa ir srovė

○ Keramikų izoliuotų saugiklių paprastai yra didesnė įtampos vertė nei plastikinių izoliacinių saugiklių, todėl jie yra tinkami naudoti aukštos įtampos naudojimui.YRS93F greitųjų saugiklis, įvertintas 700 V ir 150A, yra skirtas apsaugoti nuo trumpų jungčių ir perkrovų PV sistemose.

○Sužinokite daugiau apie „YRS93F“ greitaeigį saugiklį

B) Šilumos apsaugos efektyvumas

1. Atsparumo atsparumas

○ Keramikai izoliuojami saugikliai gali valdyti aukštesnę temperatūrą neprarandant vientisumo, todėl jie yra idealūs naudoti dideliuose, aukštos įtampos PV įrenginiuose.

○ plastikiniai izoliuojami saugikliai gali deformuoti aukštesnę temperatūrą, pakenkdami jų izoliacinėms savybėms.

2. Šildymo išsisklaidymas

○ Gydikliai su metaliniais apvalkalais suteikia geresnį šilumos išsklaidymą, padedantį išvengti pernelyg didelio perkaitimo. Pavyzdžiui ,.YRS92F greitųjų saugiklis, įvertintas 700 V ir 100A, skirtas išlaikyti stabilų veikimą net esant perkrovos sąlygoms.

○Sužinokite daugiau apie „YRS92F“ greitaeigį saugiklį

Iv. Taikymo scenarijai, pagrįsti medžiagų skirtumais

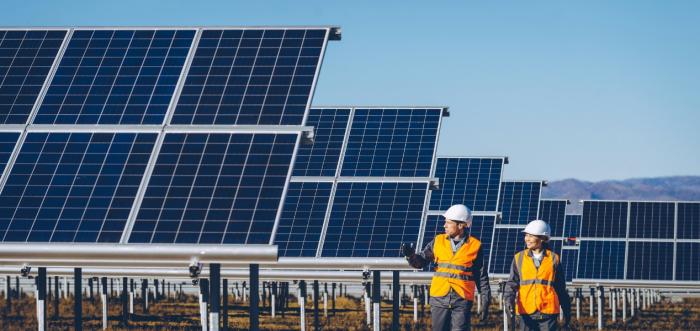

A) centralizuotos fotoelektrinės elektrinės

●Reikalavimai:Aukštos srovės tvarkymo pajėgumai, ilgalaikis patikimumas ir minimali prastovos.

●Rekomenduojamos medžiagos:Sidabro vielos elementai, suporuoti su keramine izoliacija, yra idealios didelio masto PV sistemoms, kurioms reikalinga aukšta įtampa ir atsparumas temperatūrai.YRS94FA greitaeigis saugiklisyra puikus pasirinkimas didelėms PV elektrinėms.

B) paskirstytos fotoelektrinės sistemos (pvz., Saulės stogo)

●Reikalavimai:Ekonomiškumas, patikimumas ir prisitaikymas prie įvairių aplinkos sąlygų.

●Rekomenduojamos medžiagos:Vario vielos elementai kartu su stiklo pluoštu arba aukštos kokybės plastikine izoliacija suteikia pusiausvyrą tarp našumo ir kainos, todėl jie yra idealūs gyvenamosioms ar mažoms komercinėms PV sistemoms.

C) fotoelektriniai keitikliai ir jautri įranga

●Reikalavimai:Tiksli jautrių komponentų apsauga, kompaktiškas dydis ir tikslus perkrovos atsakas.

●Rekomenduojamos medžiagos:Lydinio vielos elementai, tokie kaip alavo-bismutas, suporuoti su keramikos ar stiklo pluošto izoliacija, yra idealūs keitikliams pritaikyti, kai reikia tikslios apsaugos.

V. IEC fotoelektrinių saugiklių standartai

Renkantis fotoelektrinius saugiklius, būtina užtikrinti, kad jie atitiktų atitinkamąIECStandartai, nustatantys elektros sistemose naudojamus saugiklius, įskaitant PV programas, saugos ir našumo reikalavimus.

1.IEC 60269-1:Šis standartas apibūdina bendrąsias saugiklių taisykles, įskaitant našumą, konstrukciją ir bandymus. Tai labai svarbu užtikrinti saugiklių saugumą ir funkcionalumą įvairiose programose, įskaitant fotoelektrines sistemas.

○Sužinokite daugiau apie IEC 60269-1

2.IEC 60269-2:Nurodo reikalavimus žemos įtampos saugikliams, skirtiems naudoti elektriniuose įrenginiuose ir įrangoje, įskaitant fotoelektrines sistemas. Daugiausia dėmesio skiriama apsaugai nuo trumpų jungčių ir perkrovų.

○Sužinokite daugiau apie IEC 60269-2

3.IEC 60947-3:Apibrėžia atjungiklių, jungiklių-disonektorių ir saugiklius, naudojamus elektros grandinėse. Tai labai svarbu užtikrinti patikimą veikimą PV sistemose, ypač apsaugos ir izoliacijos tikslais.

○Sužinokite daugiau apie IEC 60947-3

4.IEC 61730:Pateikia fotoelektrinių modulių projektavimo ir bandymo gaires, įskaitant reikalingus apsaugos mechanizmus, tokius kaip saugikliai, siekiant užtikrinti PV sistemų saugumą ir ilgaamžiškumą.

○Sužinokite daugiau apie IEC 61730

Vi. Išvada

Medžiagos, naudojamos fotoelektriniuose saugikliuose - sidabriniame, vario ar lydiniuose - ypač paveikti jų elektrinį ir šiluminį našumą, todėl būtina pasirinkti tinkamą saugiklį kiekvienam konkrečiam taikymui. Keraminės, stiklo pluošto ir plastikinės izoliacinės medžiagos kiekviena iš jų suteikia aiškų naudą skirtingoms eksploatacinėms aplinkoms.

Suprasdami kiekvienos medžiagos veiklos savybes ir laikantis nustatytosIECStandartai, sistemos dizaineriai ir operatoriai gali užtikrinti, kad jų fotoelektrinės sistemos būtų gerai apsaugotos ir efektyviai veiktų. Tiems, kurie ieško patikimų saugiklių sprendimų,„Zhejiang Galaxy Fuse Co., Ltd.“siūlo aukščiausios pakopos produktus, tokius kaipYrs94fa, yrs93f, irYRS92F greitųjų saugikliai, kiekvienas skirtas patenkinti griežtus šiuolaikinių fotoelektrinių sistemų reikalavimus.
