Galaxy Fuse (Yinrong) XRNT tipo aukštos įtampos transformatorių apsaugos srovės ribojantys saugikliai yra suprojektuoti su instaliacija, kurią patogu montuoti ir išimti. 12kV 200A XRNT transformatoriaus apsaugos srovės ribojimo saugiklis pagamintas iš didelės varžos metalinės vielos ir mažos varžos metalinės vielos. Jie užsandarinami saugiklio vamzdyje, užpildytame didelio grynumo kvarciniu smėliu. Saugiklio vamzdis pagamintas iš karščiui atsparaus, didelio atsparumo keramikos arba epoksidinio stiklo. Kai įvyksta gedimo grandinė ir susidaro lankas, kvarcinis smėlis iš karto užgesina lanką.

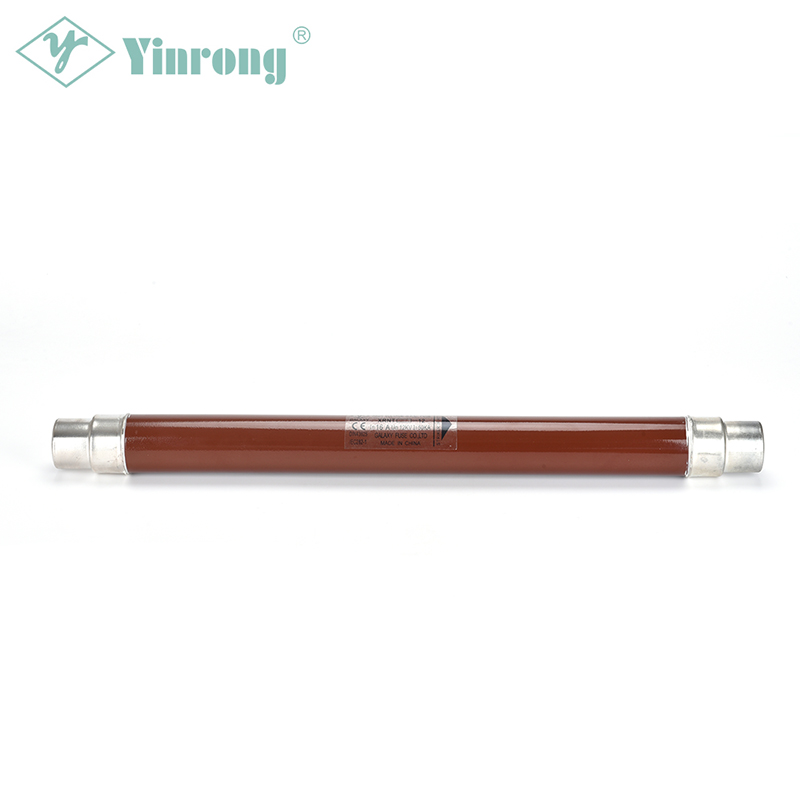

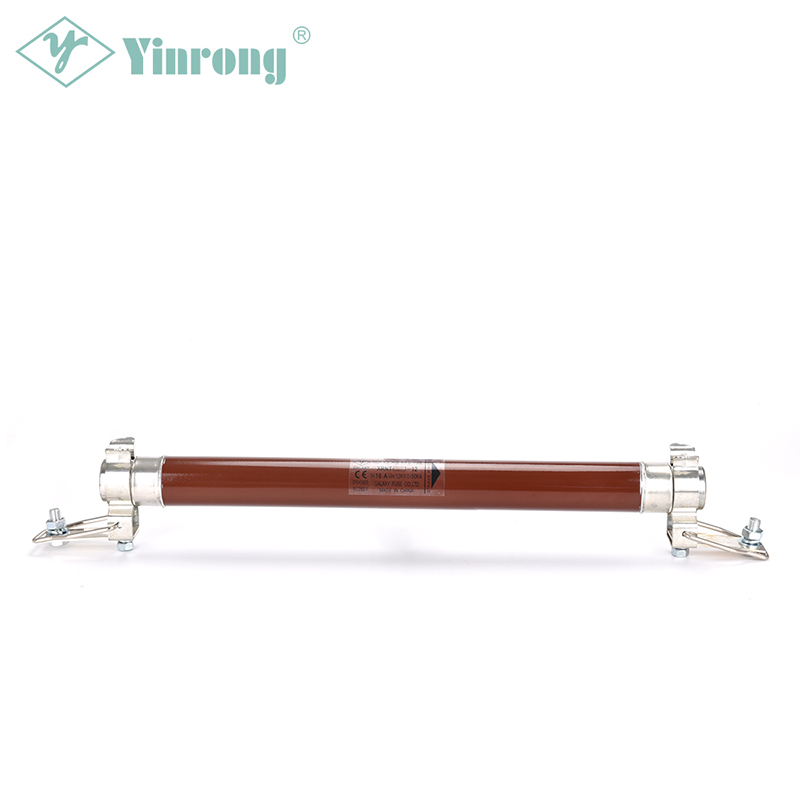

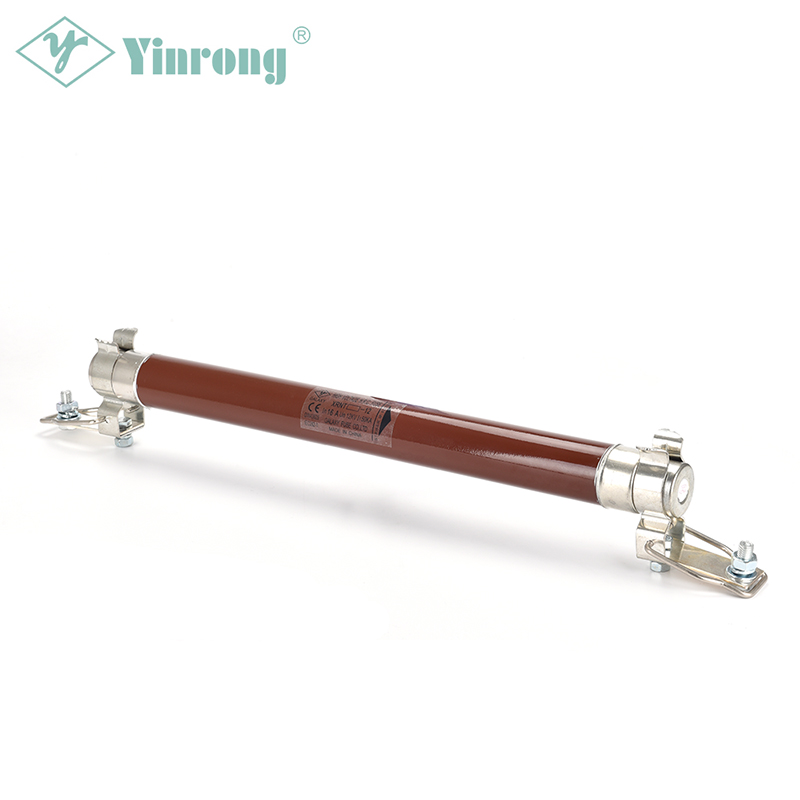

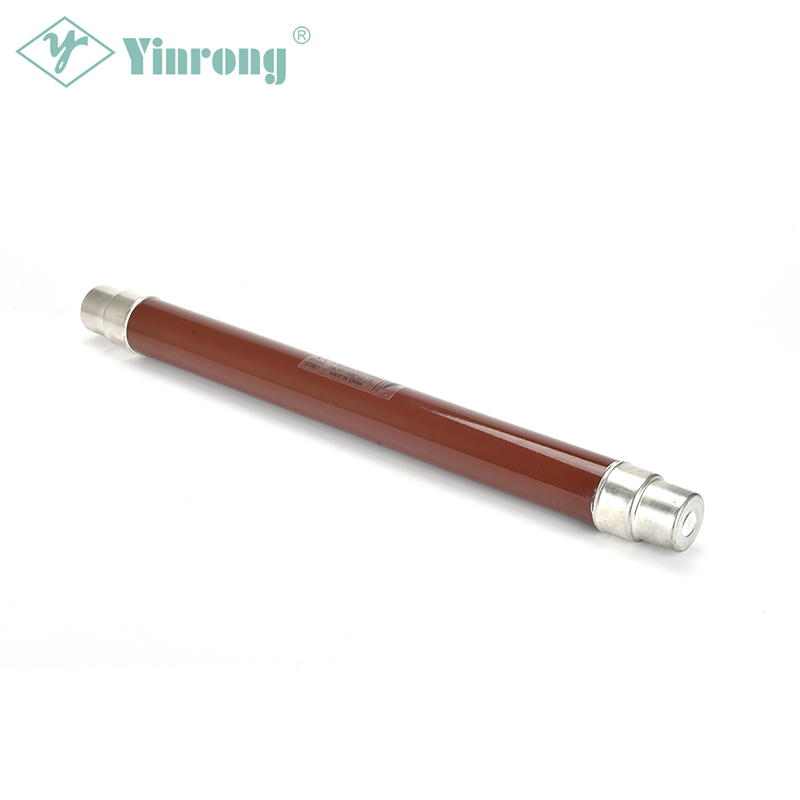

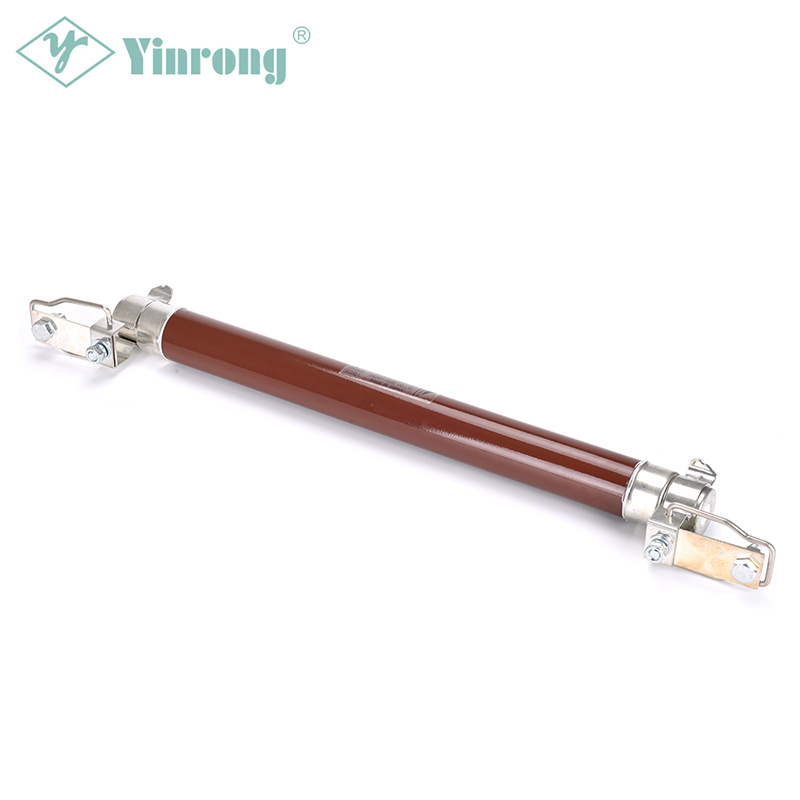

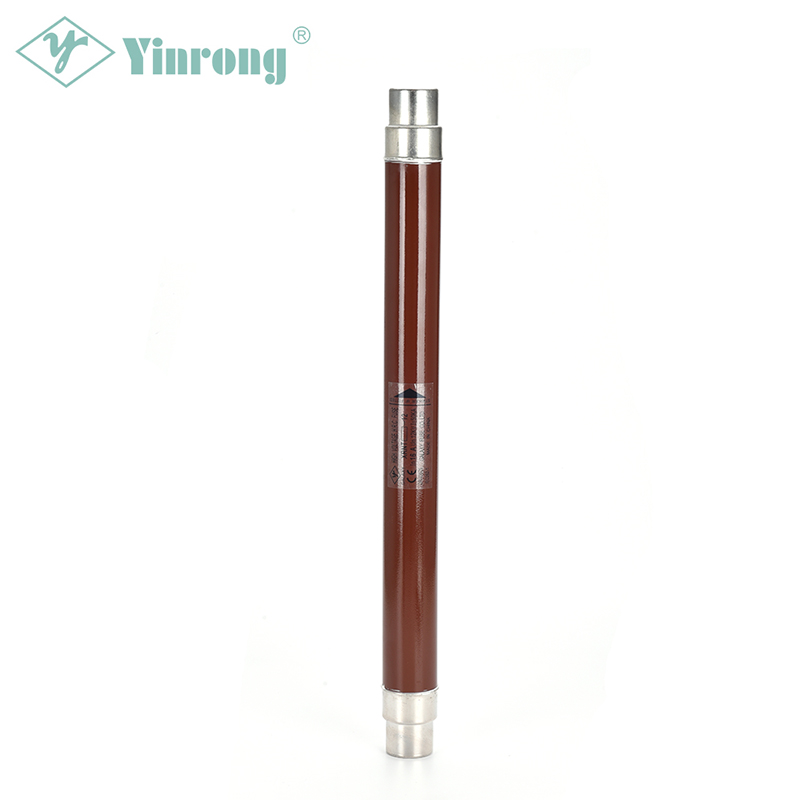

12kV 200A XRNT transformatoriaus apsaugos srovės ribojimo saugiklis
• IEC60282-1
Modelis/Dydis | Nominali įtampa (kV) | Nominali srovė (A) | Nominali išjungimo srovė (kA) | Bendras matmuo | |
---|---|---|---|---|---|
φD | L (mm) | ||||
XRNT | 3.6 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 191 |
XRNT | 7.2 | 6.3, 10, 16, 20, 25, 31,5, 40, 50, 63 | 31.5 | 51 | 292 |
XRNT | 7.2 | 80, 100, 125, 160 | 31.5 | 76 | 292 |
XRNT | 12 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 292 |
XRNT | 12 | 50, 63, 71, 80, 100 | 31.5 | 76 | 292 |
XRNT | 12 | 125 | 31.5 | 76 | 292 |
XRNT | 12 | 160, 200 | 31.5 | 88 | 292 |
XRNT | 24 | 6,3, 10, 16, 20, 25, 31,5, 40 | 31.5 | 51 | 442 |
XRNT | 24 | 50, 63, 71, 80, 100 | 31.5 | 76 | 442 |
XRNT | 24 | 125 | 31.5 | 76 | 442 |
XRNT | 24 | 160 | 31.5 | 88 | 442 |
XRNT | 40.5 | 3.15, 6.3, 10, 16, 20, 25 | 31.5 | 51 | 537 |
XRNT | 40.5 | 31,5 € 40 | 31.5 | 76 | 537 |
XRNT | 40.5 | 63 | 31.5 | 88 | 537 |
