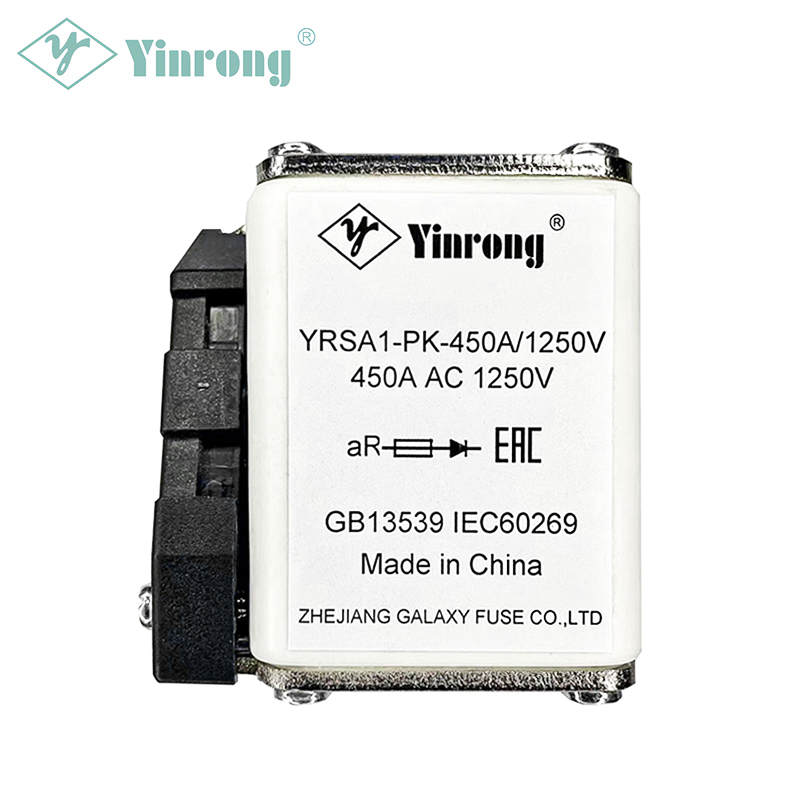

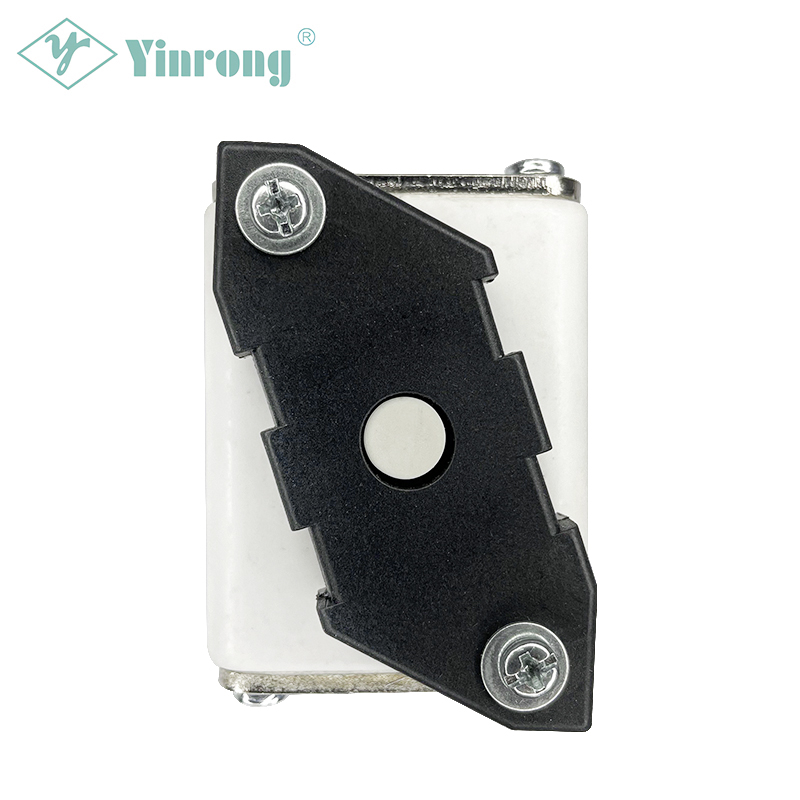

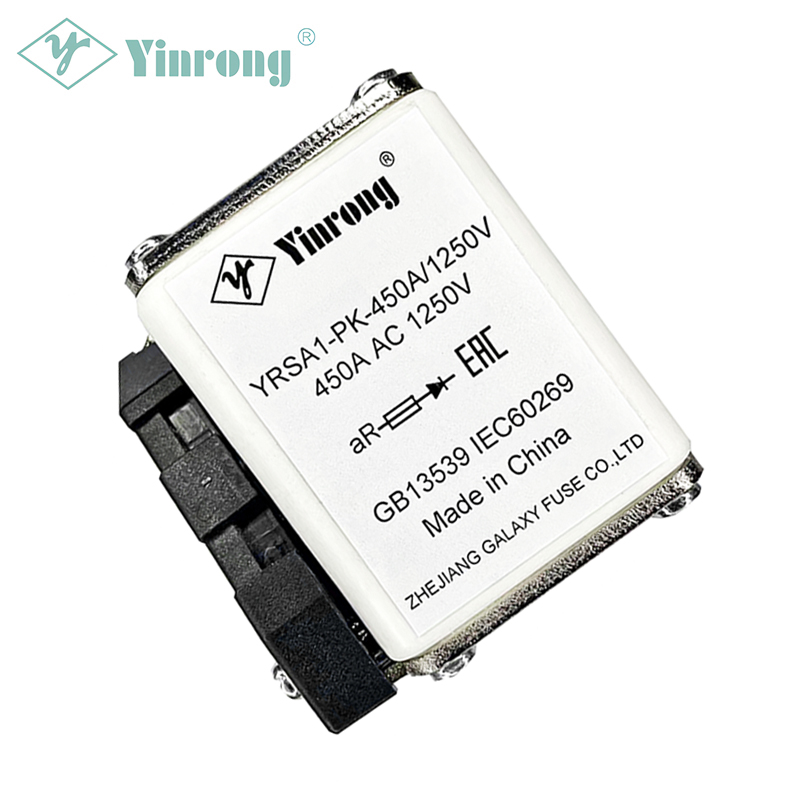

Kinijos saugiklių gamintojo Galaxy Fuse (Yinrong) YRSA1-PK nuleidžiamo galo kvadratinio korpuso didelės spartos saugiklis, kvadratinio korpuso didelio greičio saugiklis suteikia maksimalų lankstumą kuriant įrangą ir maksimalią apsaugą šiandieninei galios konvertavimo įrangai. Šie kvadratinio korpuso saugikliai yra dviejų skirtingų veikimo klasių gR ir aR. YRSA1-PK Flush End Square Body High Speed Fuse gR saugiklis skirtas apsaugoti tiek nuo perkrovos, tiek nuo trumpojo jungimo. YRSA1-PK nuleidžiamo galo kvadratinio korpuso didelio greičio saugiklis aR saugiklis skirtas tik apsaugai nuo trumpojo jungimo. YRSA1-PK nuleidžiamo galo, kvadratinio korpuso didelės spartos saugiklis Kvadratinio korpuso didelio greičio saugiklis yra specialiai sukurtas puslaidininkiniams įrenginiams apsaugoti, suteikia platų 50–700 A srovės stiprumą esant 1250 VAC/900 VDC vardinei įtampai, kuris paprastai tinka daugeliui puslaidininkinių įrenginių. Šis YRSA1-PK nuleidžiamo galo kvadratinio korpuso didelio greičio saugiklis kvadratinio korpuso didelio greičio saugiklis atitiko nacionalinį standartą GB13539.4 ir tarptautinį elektros komiteto standartą IEC60269-4. Visa techninė įranga yra nemagnetinė. Daugelyje kvadratinių korpuso saugiklių yra suveikimo indikatorius. Šis suveikimo indikatorius gali valdyti vietoje montuojamą mikrojungiklį, kuris lengvai montuojamas tiesiai ant saugiklio. „Galaxy Fuse“ („Yinrong“) taip pat siūlo įvairius didelės spartos saugiklius, kad atitiktų klientų reikalavimus.
Modelis/Dydis | Nominali įtampa (V) | Nominali srovė (A) | Pertraukimo galia (kA) | Bendras matmuo | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Siūlas | A | ÏB | D | G | H | L | ||||
YRSA1 | 1250VAC/900VDC | 50-700A | AC: 100kA DC: 200kA | M8 | 67 | 19.5 | 52 | - | - | 73.5 |
YRSA1-PK | 1250VAC/900VDC | 50-700A | AC: 100kA DC: 200kA | M8 | 67 | 19.5 | 52 | 68 | 88 | 73.5 |
